In che modo una griglia a barra meccanica può migliorare l'efficienza nella gestione delle acque reflue?

Riepilogo dell'articolo

Vagli a barre meccanicifungono da prima linea di difesa nei sistemi di trattamento delle acque reflue intercettando solidi e detriti di grandi dimensioni prima che l'acqua proceda attraverso pompe o processi a valle. Questo articolo analizza come funzionano le griglie meccaniche a barre, perché sono essenziali nel trattamento delle acque industriali e municipali, quali considerazioni di progettazione e funzionamento contano di più e le risposte alle domande comuni che i potenziali acquirenti e gli operatori di sistema in genere pongono. Spiegazioni chiare, immagini pratiche nelle tabelle e informazioni utili mirano ad affrontare le preoccupazioni comuni relative a prestazioni, manutenzione e utilizzo a lungo termine.

Sommario

• Introduzione ai vagli a barra meccanici
• Come funzionano gli schermi a barre meccanici
• Componenti chiave e parametri di progettazione
• Fattori da considerare quando si seleziona un'unità
• Domande frequenti
• Conclusione e informazioni di contatto

Introduzione ai vagli a barra meccanica

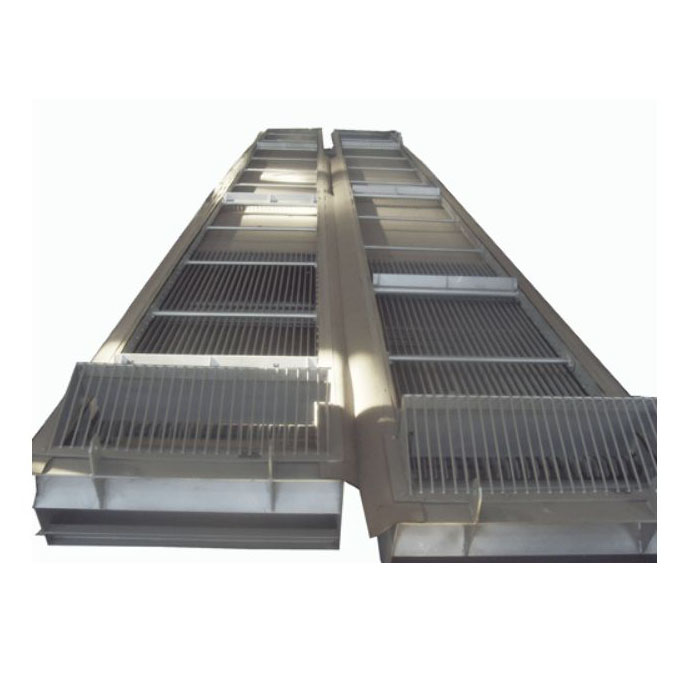

Un vaglio a barre meccanico è un dispositivo specializzato di separazione solido-liquido installato sui vitoni dei sistemi di acque reflue e piovane per intercettare detriti di grandi dimensioni e prevenire danni alle apparecchiature a valle. Questi schermi sono generalmente costituiti da una serie di barre o griglie verticali distanziate per catturare solidi di una gamma di dimensioni definita consentendo al tempo stesso il flusso dell'acqua. Le griglie a barre meccaniche sono ampiamente utilizzate negli impianti di trattamento delle acque reflue municipali, nelle stazioni di pompaggio, nel pretrattamento degli effluenti industriali e in qualsiasi ambiente in cui i solidi di grandi dimensioni possono danneggiare le pompe, intasare le condutture o ostacolare i processi di trattamento biologico.

Come funzionano gli schermi a barre meccanici

Le griglie a barre meccaniche funzionano posizionando una barriera di barre rigide con aperture adattate alle dimensioni dei detriti dell'applicazione. Quando le acque reflue scorrono attraverso le barre, i solidi più grandi della spaziatura delle barre vengono trattenuti sul lato a monte. A seconda della configurazione, questi solidi vengono poi rimossi manualmente o automaticamente mediante meccanismi di pulizia integrati come rastrelli o pettini azionati da motori o sistemi idraulici.

I vagli meccanici automatici a barre puliscono continuamente o periodicamente la cremagliera delle barre, sollevando il materiale intrappolato fino a un punto di scarico per la rimozione. Questa automazione aiuta a mantenere le prestazioni di screening e previene l'interruzione del flusso.

Componenti chiave e parametri di progettazione

Gli schermi a barre meccanici variano in base al design, ma i seguenti elementi sono generalmente presenti nella maggior parte dei sistemi:

• Rastrelliera o griglia: gli spazi sono dimensionati per adattarsi alla rimozione mirata dei detriti.
• Sistema di azionamento – motore o azionamento idraulico per il meccanismo di pulizia.
• Meccanismo di pulizia: catene di rastrello, pettini o spazzole che rimuovono i detriti dalle barre.
• Vasca di scarico: convoglia il grigliato raccolto nei contenitori di smaltimento.
• Telaio di supporto e alloggiamento: garantisce l'integrità strutturale e la stabilità dell'installazione.

La tabella seguente evidenzia i parametri di progettazione tipici utilizzati come criteri di selezione:

Fattori da considerare quando si seleziona un'unità

La scelta del giusto vaglio meccanico dipende da molteplici fattori operativi e specifici del sito:

• Profilo dei detriti– Valutare il tipo e la dimensione dei solidi previsti nell'affluente per determinare la spaziatura delle barre e il progetto di pulizia.
• Capacità di flusso– I sistemi devono essere dimensionati per gestire le portate di picco delle acque reflue senza troppopieno o bypass.
• Ambiente di installazione– Canali confinati, profondità variabili e vincoli di spazio influiscono sulle scelte di progettazione.
• Requisiti di manutenzione– La pulizia automatica riduce il lavoro manuale ma può richiedere una manutenzione più complessa.
• Materiale e resistenza alla corrosione– Materiali come l’acciaio inossidabile migliorano la longevità in ambienti aggressivi con acque reflue.

Domande frequenti

D: Qual è lo scopo principale di un vaglio a barre meccanico?

R: Lo scopo principale è intercettare e rimuovere solidi e detriti di grandi dimensioni dai flussi di acque reflue in movimento per proteggere le pompe, le tubazioni e le unità di trattamento a valle da danni o intasamenti prima di ulteriori trattamenti.

D: Come funziona il meccanismo di pulizia su un vaglio a barre meccanico automatico?

R: I sistemi automatici in genere utilizzano un rastrello o un meccanismo a pettine azionato che si muove lungo la rastrelliera per sollevare i solidi accumulati verso una vasca di scarico, dove vengono raccolti in un contenitore o trasportatore per lo smaltimento, consentendo il funzionamento continuo o periodico senza pulizia manuale.

D: I vagli a barre meccaniche possono gestire condizioni di flusso variabili?

R: Sì, una progettazione adeguata tiene conto dei picchi di flusso e delle fluttuazioni e le unità automatiche spesso includono controlli per regolare la frequenza o la velocità di pulizia in base ai livelli dell'acqua o al carico di detriti.

D: Quali sono i problemi di manutenzione più comuni con le griglie a barre meccaniche?

R: I problemi più comuni includono l'usura dei componenti della trasmissione, il disallineamento delle barre o dei meccanismi di pulizia e la corrosione derivante dall'esposizione a lungo termine alle acque reflue. L'ispezione e la lubrificazione regolari aiutano a prevenire guasti e a mantenere un funzionamento efficace.

Conclusione e informazioni di contatto

Le griglie a barre meccaniche sono essenziali per mantenere sistemi di trattamento delle acque reflue affidabili ed efficienti. Intercettando i solidi di grandi dimensioni nella fase iniziale del trattamento, questi dispositivi proteggono le infrastrutture critiche, riducono le esigenze di manutenzione a valle e supportano prestazioni costanti del sistema. Una selezione ponderata basata sulle caratteristiche dei detriti, sulla portata e sulle condizioni del sito di installazione garantisce il successo operativo a lungo termine.

FYL offre una gamma di soluzioni di vagli a barre meccanici su misura per sistemi di acque reflue municipali, industriali e commerciali, combinando design robusto, materiali resistenti alla corrosione e opzioni configurabili per soddisfare le diverse esigenze del sito. Per discutere le specifiche del prodotto, la personalizzazione o le applicazioni del progetto, per favorecontattaciper il supporto e la guida di esperti.
