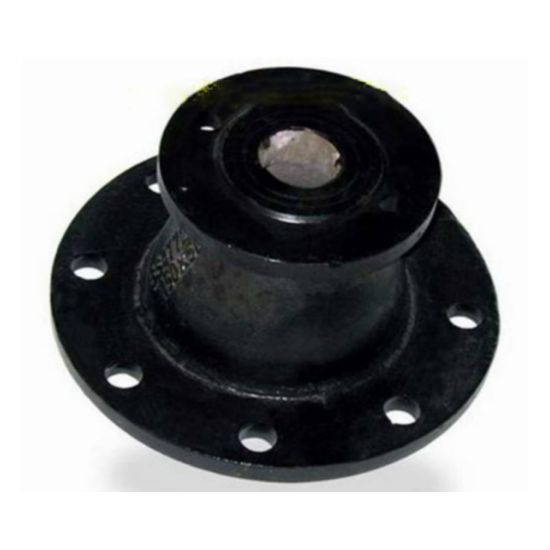

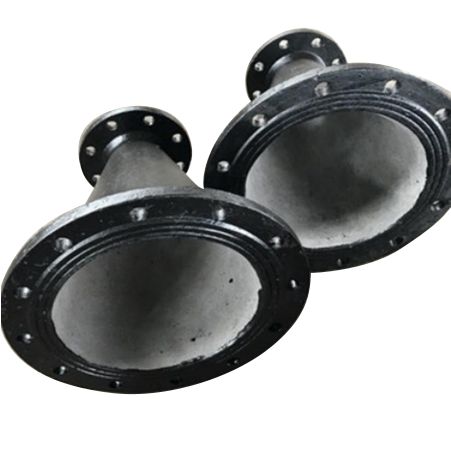

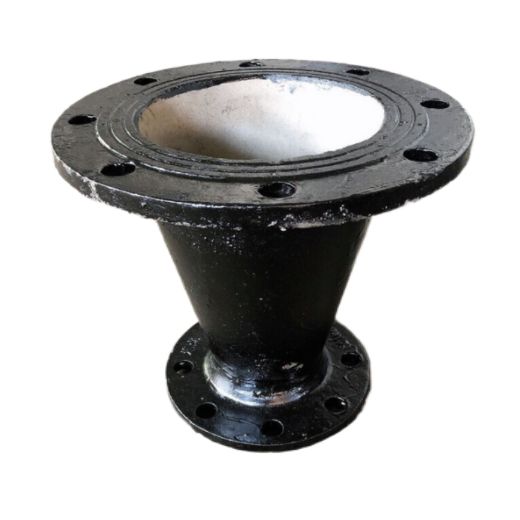

Raccordi per tubi in ferro duttile conico a doppia flangia

ATianjin Fuyaolai Technology Co., Ltd., siamo consapevoli che la transizione tra diversi diametri di tubo senza compromettere l'efficienza del flusso o l'integrità strutturale è una sfida critica nei sistemi di fluidi complessi. NostroRaccordi per tubi in ferro duttile conico a doppia flangiasono progettati specificamente per risolvere il problema delle distanze non corrispondenti dei fori della flangia quando si collegano tubi, valvole o apparecchiature in ghisa flangiate per l'alimentazione idrica.

A differenza dei riduttori standard che semplicemente colmano gli spazi vuoti, ilCono a doppia flangia FYLagisce come un adattatore strutturale ad alta resistenza. Che si lavori nel trattamento delle acque comunali, nella trasmissione di petrolio e gas o nei sistemi antincendio industriali, questo raccordo garantisce una connessione a prova di perdite, resistente alle vibrazioni e perfettamente allineata. Combiniamo la forza metallurgica della ghisa duttile con la lavorazione di precisione per offrire un prodotto che non solo collega ma migliora la longevità dell'intera infrastruttura di condutture.

Approfondimento tecnico: perché scegliere la ghisa sferoidale FYL?

1. Composizione del materiale superiore (l'ibrido "ferro e acciaio")

I nostri raccordi utilizzanoGGG50/GGG40ferro duttile (grado 500-7/450-12). Ottieni la resistenza alla corrosione della ghisa con le proprietà meccaniche dell'acciaio.

• Elevata resistenza alla trazione: minimo 420 MPa.
• Resistenza allo snervamento: minimo 300 MPa.
• Allungamento: minimo 10%, offrendo duttilità critica per resistere agli shock idraulici.

2. Sistema anticorrosione avanzato (protezione a 3 strati)

Applichiamo rigorosamente resina epossidica fusion-bonded (FBE) sia internamente che esternamente.

• Rivestimento interno: rivestimento epossidico liscio (min. 250 micron) per mantenere elevate portate e prevenire la tubercolosi.
• Rivestimento esterno: epossidico blu intenso (o colore RAL su richiesta) resistente alle condizioni aggressive del terreno e al degrado UV.

3. Guarnizione a tenuta stagna al 100%.

OgniRaccordo per tubi in ferro duttile conico a doppia flangiain uscita dal nostro stabilimento vengono sottoposti ad un rigoroso test di pressione idrostatica (fino a 25 bar o quanto richiesto). La faccia della flangia lavorata con precisione (secondo EN1092-2) garantisce una perfetta tenuta della guarnizione, eliminando il rischio di perdite nel giunto conico.

Caratteristiche principali e vantaggi tecnici

• Transizione di diametro senza soluzione di continuità: progettata come rastremazione eccentrica o concentrica per prevenire sacche d'aria (pompaggio) o accumulo di sedimenti (drenaggio) nelle linee orizzontali.
• Installazione semplice (risparmio sui costi di manodopera): il design a doppia flangia consente un rapido imbullonamento direttamente su valvole e apparecchiature esistenti. Non sono necessarie saldature o filettature complesse in loco.
• Manutenzione zero: grazie alla ghisa sferoidale di alta qualità e al rivestimento epossidico, i nostri raccordi FYL non richiedono praticamente alcuna manutenzione una volta installati, riducendo drasticamente il costo totale di proprietà (TCO) della rete di tubazioni.
• Forature personalizzabili: supportiamo tutti gli standard internazionali di foratura delle flange, inclusi PN10, PN16, Classe 125 e Classe 150.

Applicazioni del prodotto e casi d'uso nel settore

La versatilità delRaccordi per tubi in ferro duttile conico a doppia flangialo rende un punto fermo nelle infrastrutture pesanti. Ecco come diversi settori utilizzano il nostroFYLprodotti:

1. Approvvigionamento idrico comunale

• Scenario: adeguamento di vecchie reti in ghisa con nuovi tubi in HDPE o PVC.
• Soluzione FYL: forniamo il cono per adattare la nuova linea di diametro inferiore alla valvola flangiata esistente di diametro maggiore.

2. Impianti di trattamento delle acque reflue (STP)

• Scenario: collegamento delle pompe alle linee di scarico.
• Soluzione FYL: i nostri coni eccentrici impediscono il bloccaggio dell'aria nelle linee di aspirazione, garantendo che le pompe funzionino in modo efficiente senza cavitazione.

3. Industriale e minerario

• Scenario: liquami ad alta pressione o linee di acqua di raffreddamento.
• Soluzione FYL: la nostra ghisa sferoidale ad alta resistenza gestisce lo stress meccanico delle operazioni di avvio/arresto costanti e dei picchi di pressione.

4. Sistemi di protezione antincendio

• Scenario: riduzione dal montante principale alle linee diramate.
• Soluzione FYL: connessioni affidabili e certificate che mantengono l'integrità della pressione in condizioni di emergenza.

Connettiti con FYL oggi

ScegliereFYLsignifica scegliere un partner impegnato a garantire la longevità della tua pipeline. Forniamo la competenza tecnica, i materiali ad alta resistenza e il servizio reattivo di cui hai bisogno.

ContattoTianjin Fuyaolai Technology Co., Ltd. per un preventivo sui raccordi per tubi in ferro duttile conico a doppia flangia.

Invia richiesta

Principali dimensioni di connessione

Dimensione principale

Storie di successo di FYL: casi di studio dei clienti

Caso di studio 1: Impianto di petrolio e gas del Medio Oriente (EAU)

La sfida: un cliente aveva bisogno di collegare una pompa flangiata ANSI da 300 mm a una tubazione esistente da 400 mm. Lo spazio era troppo stretto per un riduttore in acciaio fabbricato.

Soluzione: FYL ha fornito un cono a doppia flangia di lunghezza personalizzata (300 mm-400 mm) con foratura Classe 150.

Risultato: installato in meno di 30 minuti. Il materiale in ferro duttile ha fornito uno smorzamento delle vibrazioni superiore rispetto all'acciaio, riducendo le sollecitazioni sull'uscita della pompa.

Caso di studio 2: Utilità idrica del Sud-est asiatico (Thailandia)

La sfida: Il comune perdeva il 15% dell'acqua a causa di raccordi che perdevano nei punti di transizione del diametro.

Soluzione: Abbiamo fornito 50 unità di raccordi per tubi conici in ghisa duttile a doppia flangia con guarnizioni in gomma EPDM.

Risultato: il tasso di perdita è stato ridotto quasi a zero in corrispondenza di tali giunzioni, risparmiando migliaia di litri di acqua trattata al giorno.

Caso di studio 3: Progetto infrastrutturale europeo (Polonia)

La sfida: le temperature invernali che scendevano fino a -20°C richiedevano un raccordo che non diventasse fragile.

Soluzione: FYL ha fornito raccordi in ghisa sferoidale di grado K9.

Risultato: il gasdotto è sopravvissuto a 5 inverni rigidi senza una sola frattura.

Personalizzazione e specifiche tecniche

Noi di Tianjin Fuyaolai Technology Co., Ltd. non crediamo in un approccio valido per tutti. Offriamo servizi OEM e ODM:

Lunghezze personalizzate (L): lo standard è solitamente 203 mm o 305 mm, ma possiamo lavorare secondo il tuo progetto esatto.

Rivestimenti speciali: verniciatura bituminosa, rivestimento in zinco (700 g/m²) + resina epossidica o anche resina epossidica per fusione (FBE).

Tipi di guarnizioni: NBR (resistente all'olio), EPDM (acqua calda/acido debole) o Viton (prodotti chimici).

Norme: ISO2531, EN545, EN598, AWWA C110.

FAQ - Domande frequenti

Q1: Qual è la differenza tra conici a doppia flangia eccentrici e concentrici?

A (FYL): consigliamo l'eccentrico (piatto in alto o in basso) per le tubazioni orizzontali per evitare sacche d'aria. Consigliamo Concentrico (allineato al centro) per montanti verticali o linee di aspirazione della pompa.

Q2: Potete produrre questo raccordo per flange ANSI/ASME?

R: Sì. Sebbene il nostro standard sia PN10/PN16 (EN1092-2), FYL produce regolarmente raccordi per tubi conici in ghisa duttile a doppia flangia con schemi di foratura ANSI B16.5 Classe 125 e Classe 150. Fateci sapere il diametro del cerchio del bullone (BCD).

Q3: In che modo FYL garantisce la qualità della ghisa sferoidale?

R: Effettuiamo un'ispezione metallurgica completa. Garantiamo un tasso di sferoidizzazione (nodularità) superiore all'85%. Utilizziamo analizzatori spettrali per controllare la composizione chimica (C, Si, Mg, ecc.) prima di ogni colata.

Q4: Qual è il tempo di consegna per un ordine di raccordi per tubi in ferro duttile conico a doppia flangia?

R: Per le dimensioni standard (DN80-DN600), solitamente abbiamo pezzi grezzi in magazzino. La lavorazione e il rivestimento richiedono 15-25 giorni. Per diametri maggiori (DN700+), contattateci per programmare la produzione.

Q5: Non vedo elencata la mia taglia esatta. Puoi farcela?

R: Assolutamente. FYL è specializzato nella progettazione personalizzata. Se hai bisogno di una conicità da DN700 a DN350 o di uno spessore della flangia non standard, il nostro team di ingegneri può creare il disegno e produrlo per te.
