Raccordi per tubi in ferro duttile con piegatura a doppia flangia a 90º

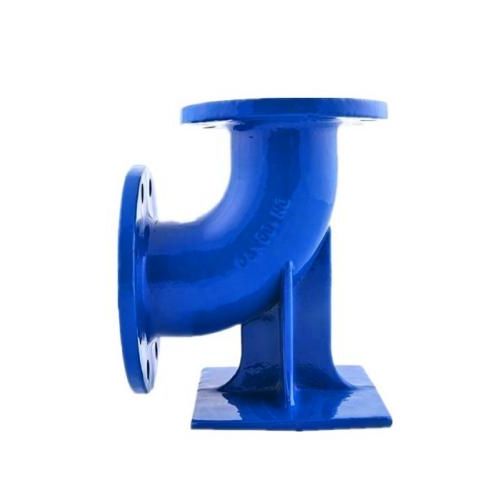

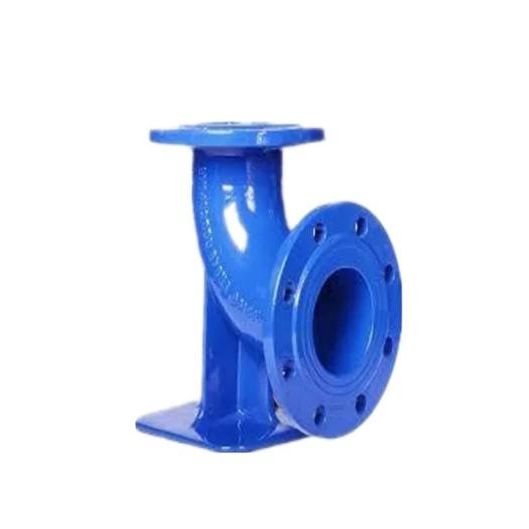

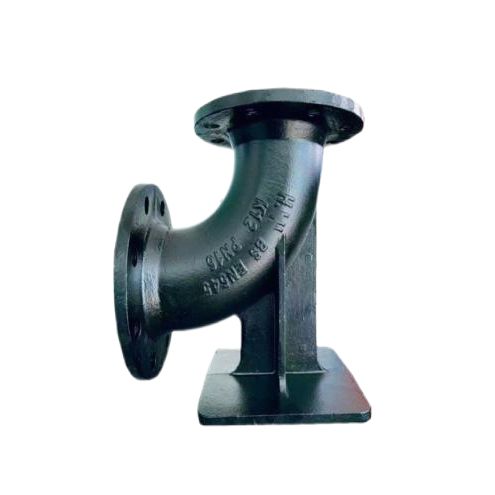

AFYL, comprendiamo che un sistema di tubazioni è resistente tanto quanto il suo raccordo più debole. I raccordi per tubi in ferro duttile con piegatura a piede d'anatra a doppia flangia a 90º rappresentano un componente fondamentale nei moderni sistemi di drenaggio verticale e di colonne montanti industriali. Questo raccordo specializzato combina un gomito a 90 gradi con una base di supporto integralmente fusa, la piastra "a piede d'anatra", consentendo agli ingegneri di ancorare montanti pesanti direttamente per sostenere pilastri o pareti.

NostroRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºelimina la necessità di staffe o cinghie separate, riducendo i tempi di installazione fino al 30%. Produciamo questo prodotto utilizzando ghisa sferoidale di alta qualità (GGG50/ISO 1083), garantendo che ogniRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºoffre eccezionale resistenza alla trazione e resistenza agli urti. Sia che stiate specificando componenti per una camera bianca farmaceutica o una stazione di sollevamento delle acque reflue municipali,FYLfornisce l'affidabilità richiesta dal vostro progetto.

Caratteristiche tecniche principali

Progettiamo il nostroRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºcon particolare attenzione all’integrità strutturale e all’efficienza idraulica.

Perché la nostra scienza dei materiali è importante

OgniRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºdaFYLsottoposto a verifica di nodularità (minimo 85% grafite sferoidale). Questa microstruttura dà il nostroRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºla duttilità per resistere ai colpi d'ariete e agli assestamenti del terreno. Nei nostri prodotti non troverai mai buchi dovuti alla sabbia o porosità da ritiro: utilizziamo la fusione a induzione controllata da computer e lo stampaggio con sabbia di resina.

Applicazioni del prodotto

Abbiamo fornitoRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90ºa oltre 200 progetti a livello globale. Le applicazioni tipiche includono:

• Settore farmaceutico e biotecnologico: drenaggio sanitario per sistemi WFI (acqua per preparazioni iniettabili): il foro liscio previene il biofilm.
• Impianti di trattamento delle acque reflue: colonne montanti di pompe verticali e linee di ricircolo dei fanghi.
• Petrolchimico: opzioni di rivestimento resistente agli acidi per condensa corrosiva.
• Alimentazione idrica: colonne montanti della valvola di rilascio dell'aria su grandi reti di trasmissione.
• Zootecnia: sistemi di raccolta del letame alimentati per gravità ad alto contenuto di solidi.

Esempio: Una grande azienda lattiero-casearia nei Paesi Bassi ha sostituito le curve in acciaio saldate con i nostri raccordi per tubi in ferro duttile con curvatura a 90° a doppia flangia ed ha eliminato tre fermi macchina annuali per la riparazione di vaiolature di saldatura.

Produzione e controllo qualità (vantaggio FYL Factory)

La nostra fabbrica, fondata nel 2010, gestisce una linea di produzione dedicata di raccordi per tubi in ghisa sferoidale. Ecco comeFYLgarantisce qualità per tuttiRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90º :

• Verifica del materiale: analisi con spettrometro a emissione ottica (OES) per calore.
• Prove meccaniche: prove di trazione, durezza e impatto (ISO 1083).
• Ispezione dimensionale: verifica CMM della foratura della flangia, planarità della base duckfoot (<0,5 mm/m).
• Test del rivestimento: Holiday Spark Test (senza fori di spillo), test di adesione trasversale (Classe 1).
• Tracciabilità: ciascun raccordo è marcato al laser con numero di calore, DN e classificazione PN.

Offriamo anchePersonalizzazione OEM—se il tuo progetto richiede foratura della flangia non standard, piastre di base estese o rivestimenti speciali (poliuretano, rivestimento in gomma), i nostri tecnici modificheranno il modello.

Migliori pratiche di installazione

Per massimizzare la durata del tuoRaccordi per tubi in ferro duttile con piegatura a doppia flangia a 90º, segui queste linee guida:

1. Progettazione dell'ancoraggio in calcestruzzo: la base a piede d'anatra deve essere imbullonata a un pilastro di supporto stagionato (calcestruzzo minimo 20 MPa). Utilizzare malta antiritiro sotto la piastra di base.
2. Selezione della guarnizione: Nitrile (NBR) per ambienti petroliferi; EPDM per acqua/acque reflue; FPM per alte temperature.
3. Coppia di serraggio dei bulloni: per le flange PN10/16, serrare i bulloni M20 a 200–220 Nm utilizzando uno schema in sequenza incrociata.
4. Allineamento del montante: la superficie della flangia verticale deve essere livellata entro 1 mm/m per evitare carichi laterali sui raccordi per tubi in ferro duttile con piegatura a piede d'anatra a 90° a doppia flangia.

Specifiche tecniche in breve

Dimensione (millimetro)

Perché scegliere FYL come partner?

Non siamo solo una fabbrica; siamo un fornitore di soluzioni complete per raccordi per tubi in ferro duttile con piega a 90º a doppia flangia. Ecco cosa distingue FYL:

Disponibilità in magazzino: dimensioni standard (DN80–DN300) pronte per la spedizione entro 15 giorni.

Prezzi competitivi: prezzi diretti in fonderia, senza alcun margine di intermediazione. I nostri raccordi per tubi in ferro duttile con piega a 90° a doppia flangia costano il 20-25% in meno rispetto ai marchi europei con la stessa qualità.

Supporto tecnico: il nostro team fornisce modelli CAD gratuiti e analisi delle sollecitazioni delle tubazioni per la progettazione del montante.

Spedizione globale: esportiamo negli Stati Uniti, Germania, Arabia Saudita, Australia e Cile con documentazione doganale completa.

Trattiamo ogni richiesta come una partnership. Inviaci la classe del tuo tubo e l'altezza del montante e ti consiglieremo il rating PN e il rivestimento corretti.

FAQ – Domande frequenti

Q1: I raccordi per tubi in ferro duttile con piega a 90º a doppia flangia possono essere utilizzati per installazioni interrate?

R: Assolutamente. FYL offre rivestimento epossidico per carichi pesanti (min. 400 micron) più avvolgimento con nastro PE per l'interramento diretto. Il corpo in ferro duttile è intrinsecamente resistente alla corrosione degli elettroliti del terreno.

Q2: Fornite forature personalizzate per le flange?

R: Sì. Mentre i nostri raccordi standard per tubi in ghisa sferoidale con piega a doppia flangia a 90º utilizzano la norma EN 1092-2, possiamo lavorare qualsiasi modello di foratura (ASME, JIS, KS) con tempi di consegna brevi.

Q3: Come posso verificare l'autenticità dei raccordi FYL?

A: Ogni raccordo originale per tubi in ferro duttile con piega a 90° a doppia flangia presenta il logo FYL, il numero di calore e il cast DN/PN in rilievo. Scansiona il codice QR sulla nostra lista di imballaggio per tracciare il rapporto di fusione.

Q4: Qual è la temperatura operativa massima?

R: Con guarnizione EPDM standard, da -10°C a +120°C. Per la condensa ad alta temperatura (fino a 200°C), forniamo guarnizioni FPM e un rivestimento speciale.

Informazioni sugli ordini e sui contatti

Pronto a specificare FYL per il tuo prossimo progetto? Offriamo:

Scheda tecnica gratuita (PDF/DWG)

Test del campione (campione pagato, rimborsabile per ordine all'ingrosso)

Garanzia 12 mesi contro i difetti di fabbricazione
