Gat in ghisa e cancello a gigante

FYL è un produttore di gate in ghisa professionale e produttore e fornitore di gate a penstock quadrato in Cina. Il nostro team ha anni di esperienza nel settore e supporta la produzione personalizzata. Allo stesso tempo, ti offriremo anche un servizio completo e un servizio post-vendita, benvenuto con noi ora.

Invia richiesta

Descrizione del prodotto

Introduzione al prodotto

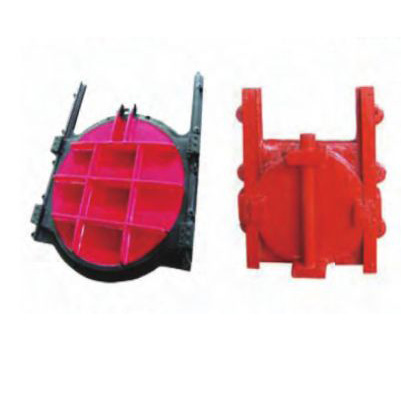

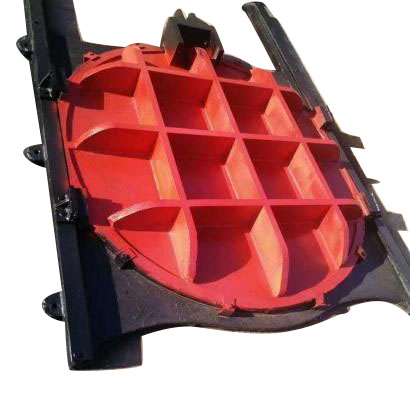

Il cancello in ghisa rotondo e a penstock quadrato è un cancello in grado di intercettare, dragare o regolare i livelli dell'acqua. Può essere usato con paranchi diversi tra cui manuale ed elettrico. Questo prodotto può svolgere un ruolo in varie strutture per il trattamento delle acque, strutture per la conservazione dell'acqua o scene di irrigazione agricola. I suoi componenti strutturali includono dispositivi di trasmissione, staffe, aste a vite, cancelli, cornici delle porte, zeppe, ecc.

Caratteristiche del prodotto

Materiale: ghisa grigia di alta qualità o ferro duttile.

Guida: disposizione simmetrica, perni di localizzazione dei bulloni in acciaio inossidabile collegati alle estremità del telaio della porta su entrambi i lati. Se incontri una valvola di piccole o medie dimensioni, puoi collegarla insieme. La lunghezza è di metà a un terzo dell'intera altezza di apertura della porta.

Sigillatura: realizzato con strisce di rame o gomma elaborate con precisione come materie prime, si ottiene il cuneo e la tenuta è buona.

Utilizzare: è possibile utilizzare manodopera, motore elettrico o dispositivo pneumatico. Il meccanismo idraulico spinge il dispositivo di trasmissione per realizzare il movimento dell'albero del cancello e alla fine guidare il cancello per aprire e chiudere.

Funzione: approvvigionamento idrico o regolamentazione del livello dell'acqua.

Vantaggi: la porta a penstock rotonda in ghisa e a penstock quadrato ha un'elevata resistenza strutturale, buona rigidità, resistenza all'usura, resistenza alla corrosione e eccellente capacità di cuscinetto a pressione.

Installa note

Per il cancello a penstock rotondo in ghisa e in ghisa, in particolare piccole specifiche come DN200mm, DN300mm e DN400mm, viene solitamente adottato l'intero metodo di installazione, piuttosto che separare il telaio della porta dal corpo della porta e installarli uno per uno.

Questo suggerimento si basa su rigorose considerazioni tecniche: il processo di installazione separato del telaio della porta e il corpo della porta ha un alto rischio di causare la deformazione della struttura del telaio della porta. Tale deformazione può non solo causare il deterioramento delle prestazioni della tenuta del gate, portando a perdite d'acqua, ma può anche interferire seriamente con il normale funzionamento del paranco, influenzando così la stabilità e la sicurezza dell'intero sistema di conservazione dell'acqua.

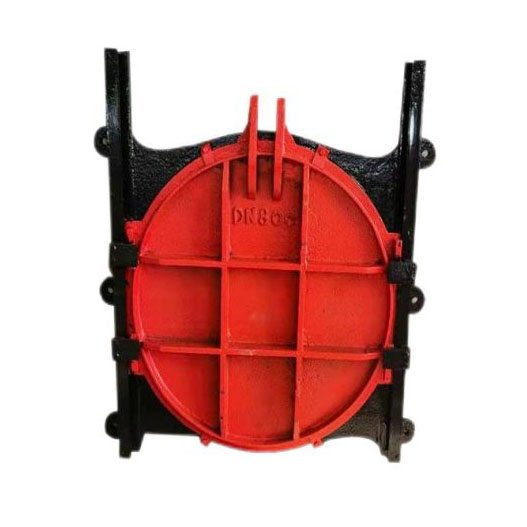

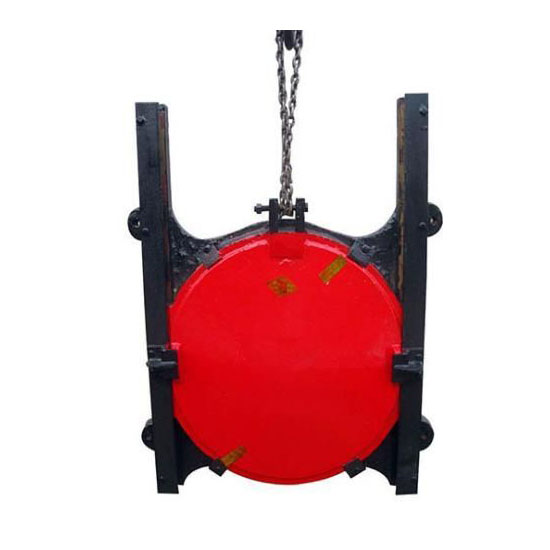

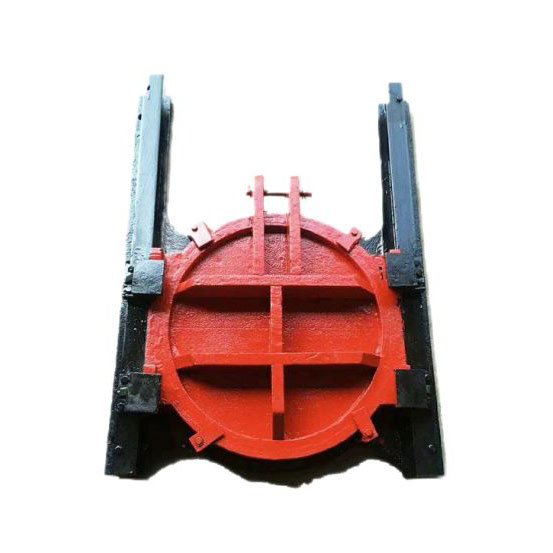

Penstock di tipo rotondo

La dimensione e la struttura effettive dipendono dalla richiesta del cliente

Ø200-Ø1200 Dimensione del tipo rotondo

Tipo	Misurare D	Installa dimensione （mm）							Operazione （1）	Livello dell'acqua （M）
Tipo	Misurare D	A	B	D1	H	F	n × d	Ø1	Operazione （1）	Livello dell'acqua （M）
MXY-200	200	382	210	230	450	100	4 × M16	18	0.5	4
MXY-250	250	426	250	280	550	100	4 × M18	20	0.5	4
MXY-300	300	494	300	330	650	100	4 × M20	22	0.5	4
MXY-400	400	586	400	430	800	100	4 × M22	24	1	4
MXY-450	450	642	450	482	900	110	4 × M22	24	1	4
MXY-500	500	706	500	534	1000	110	4 × M24	28	1	4
MXY-600	600	826	600	636	1200	120	4 × M24	28	2	6
MXY-700	700	940	700	738	1400	120	4 × M24	28	2	6
MXY-800	800	1040	800	840	1600	120	4 × M27	32	2	6
MXY-900	900	1290	900	950	1800	120	4 × M27	32	3	6
MXY-1000	1000	1380	1000	1050	2000	140	4 × M30	35	3	6
MXY-1200	1200	1600	1200	1250	2400	140	4 × M36	42	3	6

Ø1400-Ø2000 Dimensione di tipo rotondo

Tipo	Misurare D	Installa dimensione （mm）						Operazione （1）	Livello dell'acqua （M）
Tipo	Misurare D	B	D1	F	Ed	H	n × d	Operazione （1）	Livello dell'acqua （M）
MXY-1400	1400	1570	1400	80	28	2300	4 × 525	3	6
MXY-1500	1500	1680	1540	100	28	2500	4 × 575	5	6
MXY-1600	1600	1780	1640	100	28	2600	4 × 600	5	6
MXY-1700	1700	1880	1740	100	28	2800	4 × 650	5	6
MXY-1800	1800	1980	1840	100	28	2600	4 × 675	8	6
MXY-1900	1900	2100	1940	120	28	3100	4 × 725	8	6
MXY-2000	2000	2200	2040	120	28	3200	4 × 750	8	6
