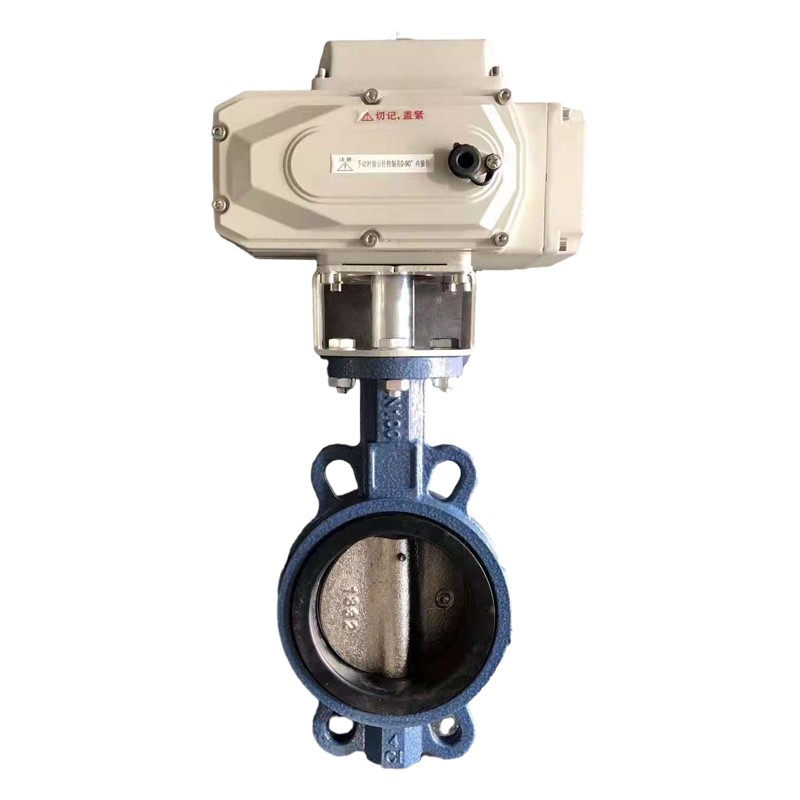

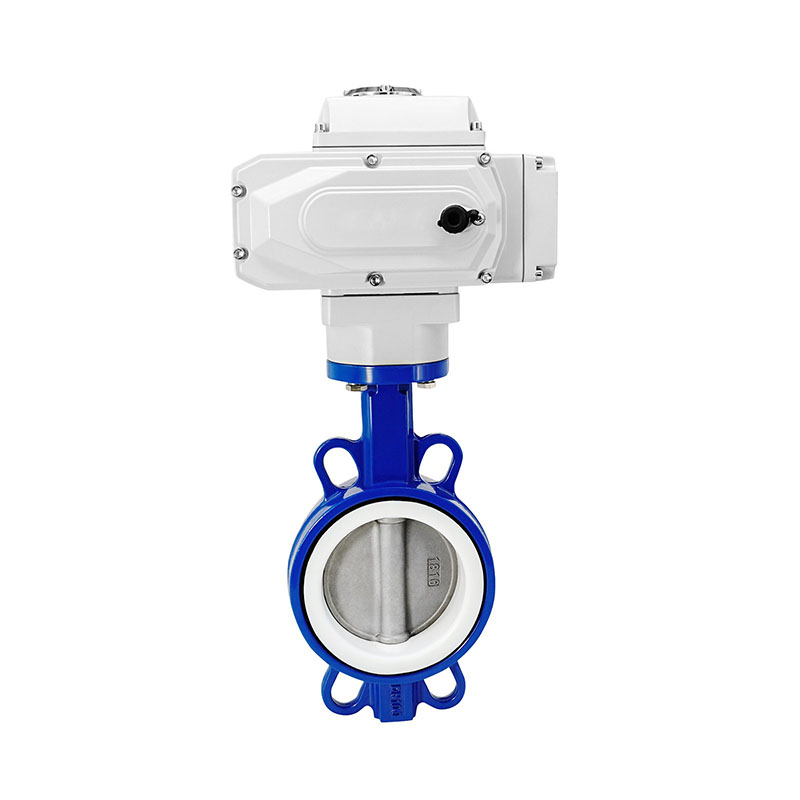

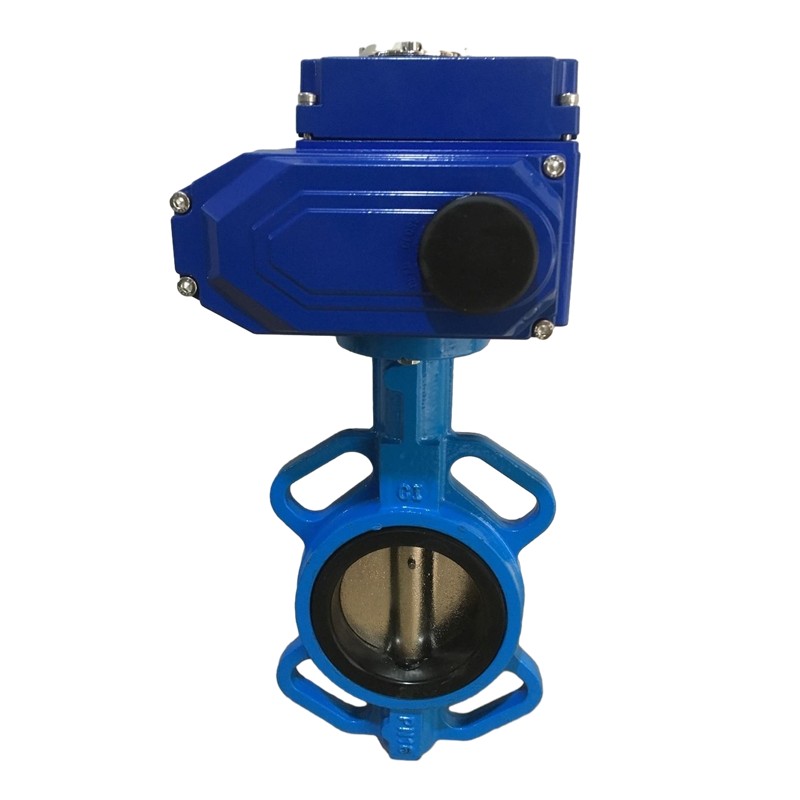

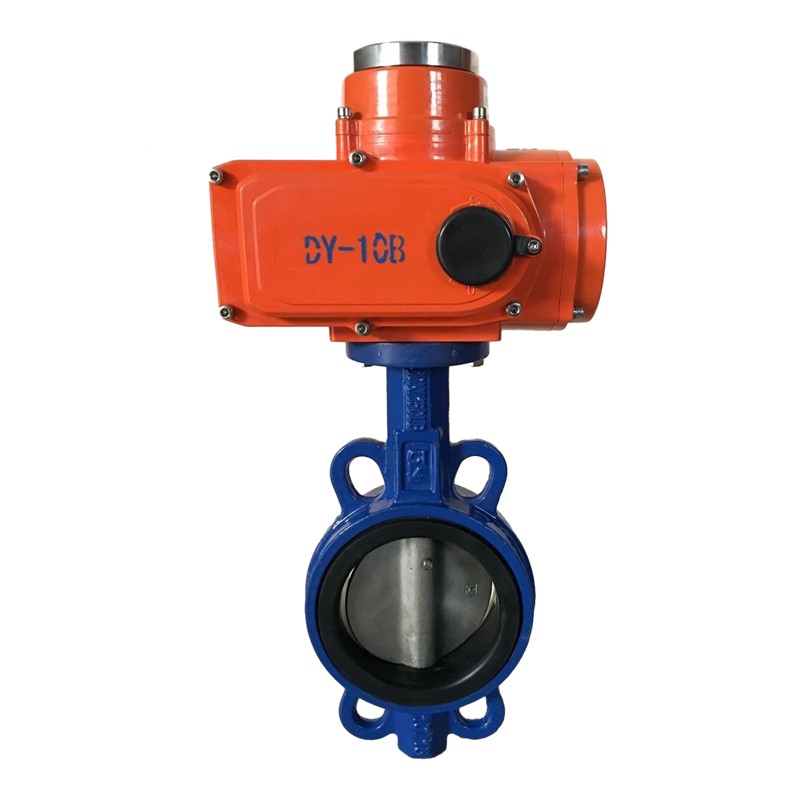

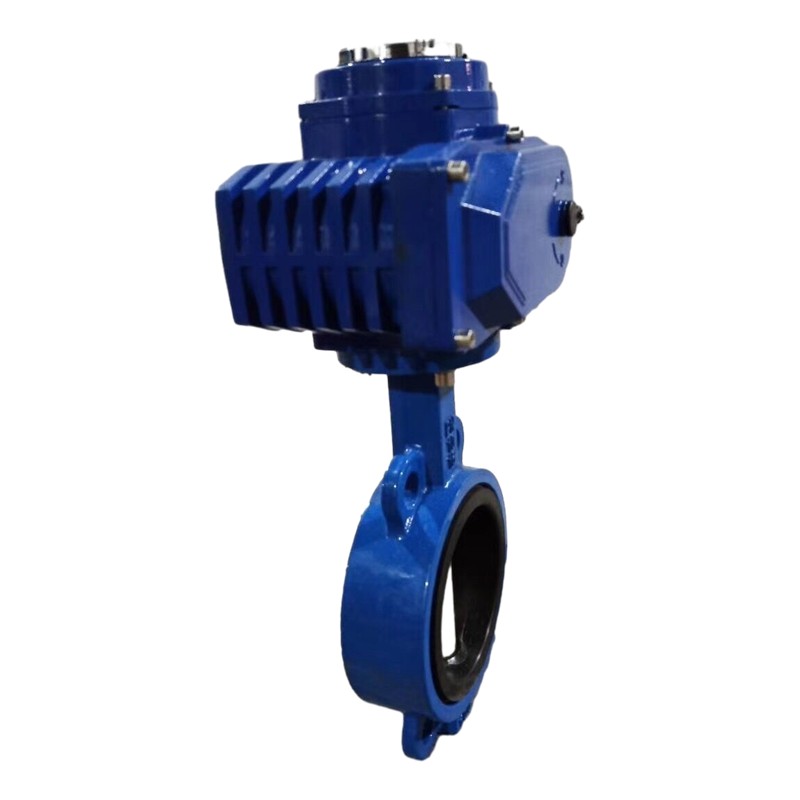

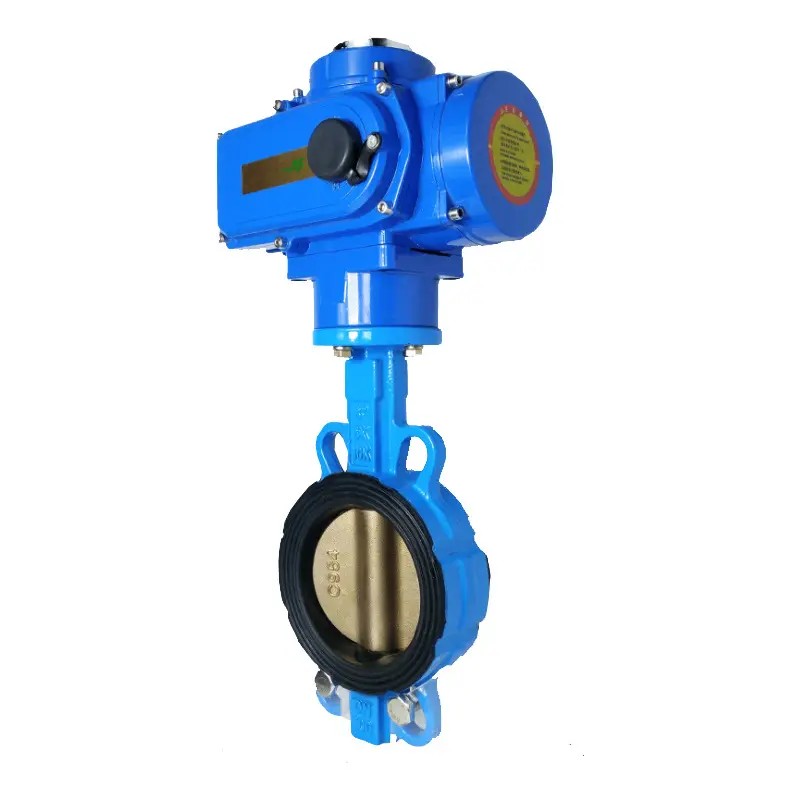

Valvola a Farfalla Wafer con Attuatore Elettrico

Prodotto principale della fabbrica FYL: design compatto del wafer + attuatore elettrico preciso + tenuta morbida affidabile della sede

Nei sistemi di tubazioni industriali, le valvole svolgono un ruolo fondamentale nella regolazione o nell'isolamento del flusso. Le valvole manuali tradizionali si trovano da tempo ad affrontare tre problemi principali:

1. Il funzionamento manuale è inefficiente e richiede al personale in loco di aprire/chiudere la valvola, operazione lenta e ad alta intensità di manodopera
2. Il controllo automatico remoto è difficile da ottenere, rendendo impegnativa l’integrazione con i moderni sistemi di controllo DCS/PLC
3. I corpi valvola di grandi dimensioni occupano molto spazio e aumentano i costi di installazione

ILValvola a Farfalla Wafer con Attuatore Elettrico, un prodotto centrale della fabbrica FYL, è progettato proprio per risolvere sistematicamente questi problemi. Non si tratta di una normale valvola a farfalla, ma di una soluzione di valvola automatizzata ad alte prestazioni che integra un corpo compatto di tipo wafer con un attuatore elettrico. Il design wafer si inserisce tra due flange di tubo utilizzando bulloni, risparmiando spazio e riducendo i costi di installazione. L'attuatore elettrico converte i segnali elettrici in movimento meccanico, consentendo un funzionamento remoto, preciso e automatizzato, consentendo un'integrazione perfetta in sistemi di controllo più ampi.

Descrizione del prodotto

La valvola a farfalla Wafer con attuatore elettrico è una soluzione di valvola automatizzata ad alte prestazioni progettata per regolare o isolare il flusso nei sistemi di tubazioni. Caratterizzata da un corpo compatto di tipo wafer, questa valvola viene installata tra le flange dei tubi mediante bulloni, garantendo un'opzione economica e salvaspazio per varie applicazioni di controllo dei fluidi. L'attuatore elettrico fornisce un controllo preciso e remoto sul funzionamento della valvola, consentendo l'automazione e l'integrazione in sistemi di controllo più ampi.

Funzione principale del prodotto: risoluzione simultanea di problemi su tre dimensioni: "efficienza di installazione, controllo remoto e affidabilità di tenuta"

Il valore fondamentale della valvola a farfalla Wafer FYL con attuatore elettrico può essere riassunto nei seguenti tre punti:

Dimensione 1: Efficienza dell'installazione
Problema risolto: le valvole flangiate tradizionali sono ingombranti, pesanti e richiedono più spazio e tempi di installazione più lunghi
Metodo di implementazione: il design compatto del wafer si inserisce tra due flange del tubo con bulloni, riducendo al minimo i requisiti di spazio e i costi di installazione
Vantaggio effettivo: installazione salvaspazio ed economica, particolarmente adatta per progetti con spazio limitato o più punti valvola

Dimensione 2: Controllo automatico remoto
Problema risolto: le valvole manuali richiedono il funzionamento in loco e non possono essere integrate in sistemi di controllo automatizzati
Metodo di implementazione: l'attuatore elettrico converte i segnali elettrici in movimento meccanico, supportando ON/OFF, modulazione (4-20 mA o 0-10 V) e feedback di posizione
Vantaggio effettivo: consente un funzionamento remoto e preciso e un'integrazione perfetta nei sistemi di controllo DCS/PLC, riducendo i costi di manodopera

Dimensione 3: Affidabilità della tenuta
Problema risolto: una scarsa tenuta comporta perdite, perdite di fluido e rischi per la sicurezza
Metodo di implementazione: tenuta morbida della sede con EPDM, PTFE o altri elastomeri
Vantaggio effettivo: chiusura perfetta, perdite ridotte, affidabilità e sicurezza migliorate del sistema

10 Vantaggi della Valvola a Farfalla Wafer con Attuatore Elettrico

1. Design Wafer: la valvola ha un corpo sottile e compatto che si inserisce tra due flange del tubo, riducendo al minimo i requisiti di spazio e i costi di installazione.
2. Attuatore elettrico: dotato di un attuatore elettrico che automatizza il controllo della valvola. L'attuatore converte i segnali elettrici in movimento meccanico, garantendo un funzionamento remoto e preciso.
3. Flusso bidirezionale: supporta il flusso in entrambe le direzioni, offrendo flessibilità per le configurazioni del sistema.
4. Funzionamento a un quarto di giro: la valvola richiede solo una rotazione di 90 gradi per aprirsi o chiudersi completamente, rendendola efficiente e veloce nel funzionamento.
5. Meccanismo di tenuta: la tenuta morbida della sede con opzioni per EPDM, PTFE o altri elastomeri garantisce una tenuta ermetica, riducendo le perdite e migliorando l'affidabilità.
6. Opzioni materiali: disponibile in vari materiali come acciaio inossidabile, acciaio al carbonio, ghisa e altro, consentendo la compatibilità con un'ampia gamma di fluidi e ambienti.
7. Opzioni di controllo: può essere dotato di una varietà di opzioni di controllo tra cui ON/OFF, modulazione (4-20 mA o 0-10 V) e feedback di posizione per una migliore automazione e controllo del processo.
8. Resistenza alla corrosione e all'abrasione: progettato per resistere a materiali corrosivi e abrasivi, garantendo durata e longevità in ambienti difficili.
9. Ampia gamma di dimensioni: disponibile in una gamma di diametri (tipicamente DN40-DN1200), che supporta diverse capacità di flusso per varie esigenze industriali.
10. Facilità di manutenzione: il design semplice della valvola consente una facile ispezione, manutenzione e sostituzione delle parti, contribuendo a ridurre i tempi di fermo.

Posso utilizzare questa valvola per la mia applicazione?

La valvola a farfalla Wafer con attuatore elettrico è stata ampiamente utilizzata nei seguenti cinque scenari applicativi:

Applicazione 1: trattamento delle acque
- Uso specifico: Regolazione dei sistemi idrici e delle acque reflue
- Problema risolto: fornisce un controllo affidabile del flusso e funzionalità di funzionamento remoto per gli impianti di trattamento dell'acqua

Applicazione 2: Sistemi HVAC
- Uso specifico: controllo del flusso di aria, acqua o vapore nei sistemi di riscaldamento e raffreddamento
- Problema risolto: consente il controllo automatico del clima, migliorando l'efficienza energetica

Applicazione 3: Alimenti e bevande
- Uso specifico: controllo del flusso sanitario nei sistemi di lavorazione alimentare
- Problema risolto: garantisce un controllo del flusso pulito e affidabile che soddisfa gli standard di sicurezza alimentare

Applicazione 4: lavorazione chimica
- Uso specifico: manipolazione di prodotti chimici corrosivi in ​​applicazioni industriali
- Problema risolto: i materiali resistenti alla corrosione garantiscono durata e sicurezza in ambienti chimici difficili

Applicazione 5: petrolio e gas
- Uso specifico: regolazione del flusso di liquidi e gas nelle tubazioni
- Problema risolto: fornisce un controllo del flusso robusto e automatizzato per applicazioni impegnative di petrolio e gas

Perché scegliere la valvola a farfalla wafer di FYL Factory con attuatore elettrico?

Tra le numerose valvole automatizzate presenti sul mercato, la valvola a farfalla wafer FYL con attuatore elettrico offre i seguenti quattro valori differenziati:

Vantaggio 1: Fabbrica diretta da FYL – Controllo qualità e vantaggio in termini di costi
FYL è un produttore di valvole professionale con anni di esperienza nel settore
Il prezzo di fabbrica diretto elimina i costi di intermediazione
Vantaggio effettivo: costi di approvvigionamento inferiori + supporto tecnico diretto da parte del produttore

Vantaggio 2: il design wafer consente di risparmiare spazio e ridurre i costi di installazione
Le valvole flangiate tradizionali richiedono bulloni più lunghi e più spazio
Il design compatto del wafer si inserisce tra due flange di tubo, richiedendo uno spazio minimo
Vantaggio effettivo: tempi di installazione ridotti e costi complessivi del progetto inferiori, in particolare per installazioni multivalvola

Vantaggio 3: Opzioni di controllo flessibili per varie esigenze di automazione
Supporta il controllo ON/OFF (apertura/chiusura) per semplici applicazioni di isolamento
Supporta il controllo modulante (4-20 mA o 0-10 V) per una regolazione precisa del flusso
Supporta il feedback di posizione per il monitoraggio dello stato della valvola in tempo reale
Vantaggio effettivo: un modello di valvola può soddisfare molteplici requisiti di automazione, riducendo la complessità dell'inventario

Vantaggio 4: Molteplici opzioni di materiali e sedi per un'ampia compatibilità dei fluidi
Materiali del corpo: acciaio inossidabile, acciaio al carbonio, ghisa
Materiali del disco: acciaio inossidabile, ferro duttile
Materiali della sede: EPDM, PTFE, NBR (selezionare in base all'applicazione)
Vantaggio effettivo: la stessa serie di valvole può gestire acqua, vapore, prodotti chimici, prodotti alimentari e altro ancora, senza bisogno di cambiare marca di valvole per fluidi diversi

Risposte dirette alle preoccupazioni comuni degli acquirenti:

1. "Come faccio a sapere quale materiale e quale seduta scegliere?" → In base al tipo di fluido: EPDM per acqua e sostanze chimiche leggere, PTFE per sostanze chimiche aggressive e alte temperature, NBR per applicazioni con olio e carburante
2. "Questa valvola può essere integrata nel mio sistema di controllo esistente?" → Sì, supporta segnali di controllo 4-20 mA e 0-10 V, compatibile con la maggior parte dei sistemi DCS/PLC inclusi Siemens, ABB e altri
3. "Qual è la durata tipica di questa valvola?" → Con una corretta selezione e installazione, la valvola garantisce anni di servizio affidabile. L'attuatore elettrico è progettato per il funzionamento continuo a lungo termine

Specifiche del prodotto (riferimento per la selezione)

Di seguito vengono fornite le specifiche tecniche chiave per la valvola a farfalla wafer con attuatore elettrico:

Specifica 1 - Tipo di valvola: Wafer Butterfly

Specifica 2 - Tipo di attuatore: elettrico

Specifica 3 - Materiale corpo: acciaio inossidabile, ghisa o acciaio al carbonio

Specifica 4 - Materiale del disco: acciaio inossidabile, ferro duttile

Specifica 5 - Materiale sedile: EPDM, PTFE, NBR (opzionale in base all'applicazione)

Specifica 6 - Pressione nominale: PN10, PN16, ANSI 150 (in base alle dimensioni)

Specifica 7 - Temperatura operativa: da -10°C a 150°C (a seconda del materiale del sedile)

Specifica 8 - Alimentazione: 220 V CA, 24 V CC, 380 V CA (personalizzabile in base al modello di attuatore)

Specifica 9 - Segnale di controllo: ON/OFF, modulante (4-20 mA, 0-10 V)

Specifica 10 - Gamma di dimensioni: generalmente da DN40 a DN1200, supporta diverse capacità di flusso

Guida alla selezione rapida (corrispondenza per condizione operativa)

In base alla tua applicazione, puoi selezionare rapidamente la giusta configurazione utilizzando la seguente logica:

Condizione 1 - Tipo di fluido: Acqua o acque reflue
- Configurazione consigliata: corpo in ghisa + sede in EPDM + comando ON/OFF

Condizione 2 - Tipo di fluido: sostanze chimiche corrosive
- Configurazione consigliata: corpo in acciaio inox + sede in PTFE + controllo modulante (4-20mA)

Condizione 3 - Tipo di fluido: olio o carburante
- Configurazione consigliata: corpo in acciaio al carbonio + sede NBR + comando ON/OFF

Condizione 4 - Tipo di fluido: Cibo e bevande
- Configurazione consigliata: corpo in acciaio inossidabile + sede in EPDM o PTFE + design sanitario

Condizione 5 – Applicazioni HVAC
- Configurazione consigliata: Corpo in ghisa o acciaio inox + sede in EPDM + Comando modulante o ON/OFF

Condizione 6 - Fluidi ad alta temperatura (fino a 150°C)
- Configurazione consigliata: corpo in acciaio inossidabile + sede in PTFE + attuatore appropriato
