Quali sono le classificazioni delle valvole gate?

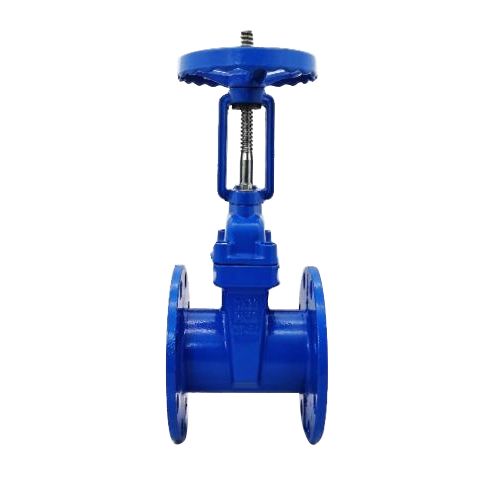

Se classificato per gambo della valvola,valvole di gatePuò essere diviso in valvole a portata dello stelo in aumento e valvole a gate dello stelo nascosto. Il filo trapezoidale dello stelo della valvola della valvola della porta dello stelo in aumento viene posizionato fuori dal corpo della valvola, situato sulla parte superiore dello stelo della valvola. Ruotando il dado dello stelo della valvola, lo stelo della valvola guida il disco di gate per aumentare e cadere in modo sincrono per realizzare l'apertura e la chiusura della valvola. Poiché il dado dello stelo della valvola è al di fuori della cavità del corpo, è favorevole alla lubrificazione e lo stato di apertura e chiusura è intuitivo e ovvio, quindi è ampiamente usato. Tuttavia, in ambienti difficili, i fili esposti dello stelo della valvola sono suscettibili al danno e alla corrosione e persino al funzionamento.

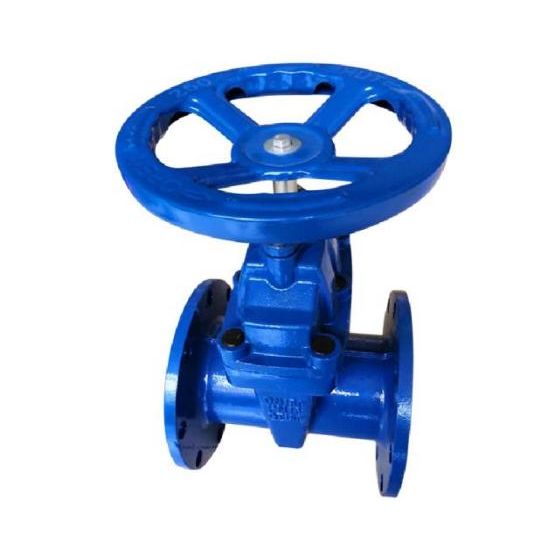

La valvola di porta dello stelo nascosto è anche chiamata valvola di gate dello stelo rotante. Il dado dello stelo della valvola viene posizionato all'interno del corpo della valvola, a diretto contatto con il mezzo, ed è spesso fisso sul disco di gate. Il dado dello stelo della valvola spinge il disco del cancello per muoversi su e giù per completare l'apertura e la chiusura attraverso la rotazione dello stelo della valvola. Di solito c'è un filo trapezoidale nella parte inferiore dello stelo della valvola. Attraverso il filo nella parte inferiore della valvola e la scanalatura della guida sul disco della valvola, il movimento rotazionale viene convertito in movimento lineare, ovvero la coppia operativa viene convertita in spinta operativa. Poiché il filo trapezoidale utilizzato per la trasmissione si trova all'interno del corpo della valvola, è suscettibile alla corrosione media e non può essere lubrificato. Il grado di apertura non può essere osservato direttamente ed è richiesto un dispositivo indicatore.

Se classificato per struttura,valvole di gatePuò essere diviso in due tipi: valvole di gate a cuneo e valvole di gate parallele. La superficie di tenuta della valvola a gate piatta è parallela alla linea centrale verticale, quindi anche le superfici di tenuta sul corpo della valvola e la piastra del cancello sono parallele tra loro. Il tipo più comune di valvola di gate è il tipo a doppio disco. Al fine di fare in modo che il corpo della valvola e la piastra del cancello abbiano uno stretto contatto tra le due superfici di tenuta durante la chiusura, viene spesso utilizzato un cuneo di spinta a doppia faccia tra le due piastre di gate. La maggior parte di essi viene utilizzata su condutture a bassa pressione come piccole condutture. Ci sono anche valvole di gate parallele con porte singole, ma sono rare.

La superficie di tenuta della valvola del gate a cuneo si trova ad un certo angolo dalla linea centrale verticale ed è una valvola di gate con due superfici di tenuta a forma di cuneo. Il cancello della valvola del cancello a cuneo è disponibile in porte singole e doppie. Il vantaggio del tipo a doppio gate è che il requisito di accuratezza dell'angolo della superficie di tenuta è basso, il cambiamento di temperatura non è facile da incernare il cancello e l'usura della superficie di tenuta può essere compensata aggiungendo guarnizioni. Lo svantaggio è che la struttura è complicata ed è facile attenersi a media viscosi. Ancora più importante, la piastra del cancello è facile da cadere dopo che i deflettori superiori e inferiori sono stati corrosi per molti anni.

Inoltre, ci sono altri modi diversi di classificazione:

Secondo diversi standard: valvola di gate standard nazionale, valvola di gate standard americana, valvola di gate standard tedesca, valvola di gate standard giapponese.

Secondo il metodo di connessione: valvola del gate della flangia, valvola del gate saldata, valvola del gate filettata (divisa anche in filettatura interna e filettatura esterna).

Secondo il livello di pressione: valvola di gate ad alta pressione, valvola di gate di pressione bassa (media).

Secondo il metodo di guida: valvola di porta elettrica,valvola di gate pneumatica, valvola del gate manuale.

Secondo la classificazione del materiale: valvola del cancello in acciaio inossidabile, valvola a cancello in acciaio forgiato, valvola del cancello in acciaio fuso, valvola di gate in acciaio al carbonio, valvola del cancello in ghisa, valvola del gate di rame (anche divisa in valvola di gate di bronzo, valvola del gate in ottone), valvola del gate ceramica, valvola di gate in plastica.
