Qual è la differenza tra valvole a farfalla singola, doppia e tripla eccentrica?

1. Valvola a farfalla centrale

Le caratteristiche strutturali di questo tipo divalvola a farfallasono che l'asse dello stelo della valvola, il centro della piastra di farfalla e il centro del corpo sono nella stessa posizione. La struttura è semplice e facile da produrre. Le valvole a farfalla rivestite in gomma comune appartengono a questa categoria. Lo svantaggio è che la piastra di farfalla e il sedile della valvola sono sempre in uno stato di estrusione e raschiatura, la distanza di resistenza è grande e l'usura è veloce. Al fine di superare l'estrusione e raschiare e garantire le prestazioni di tenuta, il sedile della valvola è sostanzialmente realizzato con materiali elastici come gomma o politetrafluoroetilene, ma è anche limitato dalla temperatura in uso. Questo è il motivo per cui le persone tradizionalmente credono che le valvole a farfalla non siano resistenti alle alte temperature.

2. Valvola a farfalla singola eccentrica

Per risolvere il problema di estrusione della piastra di farfalla e la sede della valvola della valvola a farfalla concentrica, è stata prodotta una singola valvola di farfalla eccentrica. Le sue caratteristiche strutturali sono che l'asse dello stelo della valvola si discosta dal centro della piastra di farfalla, in modo che le estremità superiori e inferiori della piastra di farfalla non diventino più l'asse di rotazione e le estremità superiore e inferiore della piastra di farfalla e il sedile della valvola sono ridotti e ridotti. Estrusione eccessiva. Tuttavia, a causa della singola struttura eccentrica, il fenomeno raschiante tra la piastra di farfalla e il sedile della valvola non scompare durante l'intero processo di apertura e chiusura della valvola e l'intervallo di applicazione è simile a quello della valvola concentrica di farfalla, quindi non è ampiamente utilizzato.

3. Valvola a farfalla doppia eccentrica

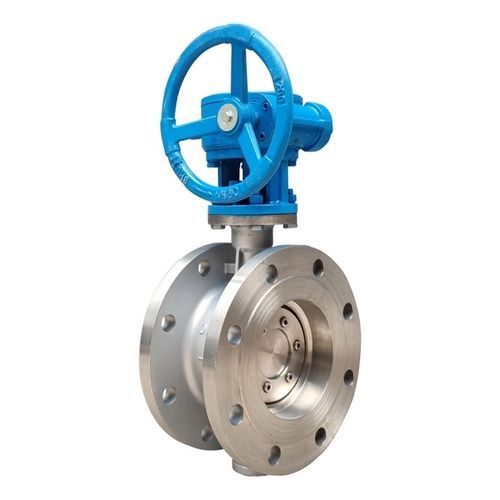

ILValvola a farfalla doppia eccentrica, che è il più utilizzato al momento, è ulteriormente migliorato sulla base della singola valvola a farfalla eccentrica. La sua caratteristica strutturale è che l'asse dello stelo della valvola si discosta sia dal centro della piastra di farfalla che dal centro del corpo. Il doppio effetto eccentrico consente alla piastra di farfalla di staccarsi rapidamente dal sedile della valvola dopo l'apertura della valvola, eliminando notevolmente l'estrusione eccessiva inutile e raschiando tra la piastra di farfalla e il sedile della valvola, riducendo la resistenza di apertura, riducendo l'usura e aumentando la vita della sede della valvola. La significativa riduzione della raschiatura consente inoltre alla doppia valvola a farfalla eccentrica di utilizzare sedili della valvola metallica, che migliora l'applicazione delle valvole a farfalla in campi ad alta temperatura. Tuttavia, poiché il suo principio di tenuta appartiene alla struttura di tenuta della posizione, cioè la superficie di tenuta della piastra di farfalla e la sede della valvola è in linea con il contatto in linea e la deformazione elastica causata dalla piastra di farfalla che stringe la sede della valvola produce un effetto di tenuta di tenuta, i requisiti di posizione di chiusura sono molto elevati (specialmente la sede della valvola metallica) e la capacità della carente è bassa. Questo è il motivo per cui le persone tradizionalmente credono che le valvole a farfalla non siano resistenti ad alta pressione e abbiano grandi perdite.

4. Valvola a farfalla eccentrica tripla

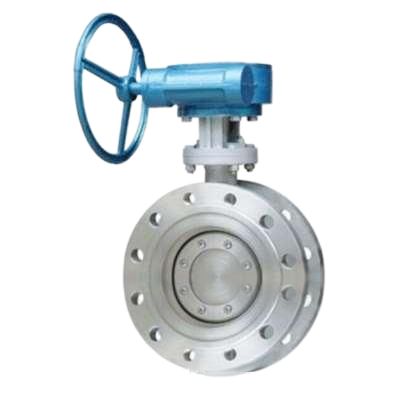

Per essere resistenti alle alte temperature, devono essere utilizzate guarnizioni dure, ma la perdita è grande; Per avere perdite zero, devono essere utilizzate guarnizioni morbide, ma non sono resistenti ad alta temperatura. Al fine di superare la contraddizione della doppia valvola a farfalla eccentrica, ilvalvola a farfallaera eccentrico per la terza volta. La sua caratteristica strutturale è che mentre la posizione dell'asse del doppio stelo della valvola eccentrica è eccentrica, l'asse conico della superficie di sigillatura della piastra di farfalla viene deviato sull'asse cilindrico del corpo. Vale a dire, dopo la terza eccentricità, la sezione di tenuta della piastra di farfalla non è più un vero cerchio, ma un'ellisse e la forma della sua superficie di tenuta è asimmetrica, un lato è inclinato alla linea centrale del corpo e l'altro lato è parallela alla linea centrale del corpo.

La più grande caratteristica di questa terza eccentricità è che cambia fondamentalmente la struttura di sigillatura. Non è più un sigillo di posizione, ma un sigillo di torsione, cioè non si basa sulla deformazione elastica della sede della valvola, ma si basa completamente sulla pressione della superficie di contatto della sede della valvola per raggiungere l'effetto di tenuta. Pertanto, il problema della perdita zero della sede della valvola metallica viene risolto in un colpo fall e poiché la pressione della superficie di contatto è proporzionale alla pressione media, la resistenza ad alta pressione e ad alta temperatura viene risolta.
