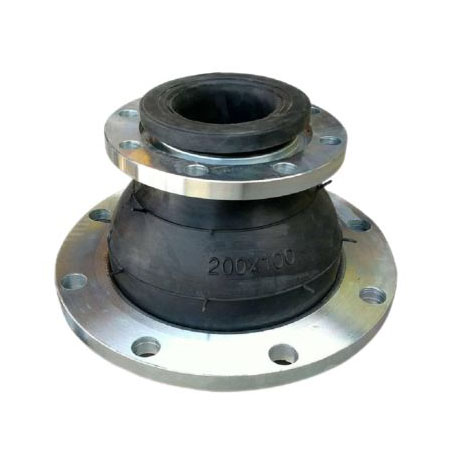

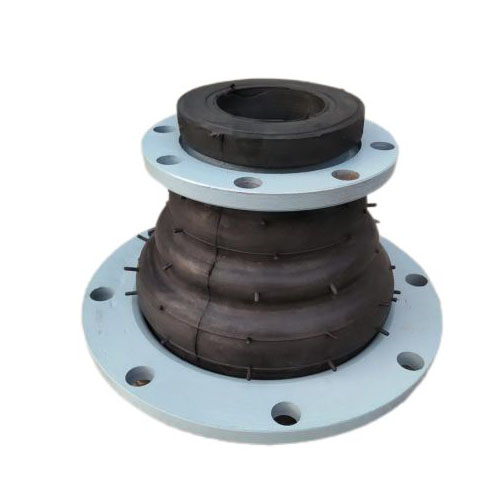

Giunto conico in gomma flessibile
I giunti conici in gomma flessibili vengono utilizzati principalmente per il collegamento e il passaggio di tubi di diversi diametri, fornendo allo stesso tempo smorzamento delle vibrazioni, riduzione del rumore e compensazione dello spostamento. In qualità di produttore e fornitore di giunti conici in gomma flessibile FYL in Cina, ottimizziamo continuamente la progettazione strutturale e i processi di produzione, supportiamo la personalizzazione OEM e aiutiamo i clienti a controllare i costi di approvvigionamento garantendo al contempo la qualità.
Invia richiesta
Descrizione del prodotto
Il giunto conico in gomma flessibile è un giunto conico in gomma utilizzato principalmente per collegare tubi di diverso diametro. Assorbe gli spostamenti assiali, laterali e angolari attraverso la deformazione elastica del corpo in gomma, riducendo contemporaneamente le vibrazioni e il rumore generati durante il funzionamento dell'apparecchiatura.
Nelle sale pompe, negli impianti di condizionamento dell'aria o nelle reti di tubazioni industriali, il giunto conico in gomma flessibile può ridurre la trasmissione delle sollecitazioni e migliorare la stabilità del sistema.
Composizione strutturale
1. Struttura del corpo in gomma
Strato di gomma interno: resistente alla corrosione e ai media
Strato di rinforzo: tessuto in corda di nylon avvolto multistrato
Strato di gomma esterno: resistente all'invecchiamento e resistente all'ambiente
2. Flangia metallica
Design della flangia ad aderenza ridotta
Supporta molteplici standard internazionali (ANSI/DIN/JIS/GB)
Materiali personalizzabili in acciaio al carbonio o acciaio inossidabile
Specifica tecnica
|
Tipo |
JDX(DN50~300) |
JDX(DN350~600) |
Note |
|---|---|---|---|
|
Pressione di esercizio MPa(kg·f/cm2) |
1.0(10) |
0,6(6) |
Specifica dettagliata dipende dalla richiesta del cliente |
|
Pressione di esplosione MPa(kg·f/cm2) |
2.0(20) |
1,5(15) |
|
|
Grado di vuoto KPa(mmHG) |
86,7(650) |
53,3(400) |
|
|
Temperatura di lavoro ℃ |
-15-115, Speciale: -30-250 |
||
|
Mezzo di lavoro |
acqua, acqua di mare, vapore, olio, acido, alcali |
||
Caratteristiche del prodotto
- Risolve il problema del collegamento di tubi di diverso diametro
Il design conico è adatto per collegare tubi di diverso diametro.
- Assorbe vibrazioni e rumore
L'elastomero di gomma ammortizza efficacemente le vibrazioni generate da pompe, compressori e altre apparecchiature.
- Forte capacità di compensazione dello spostamento
Può sopportare spostamenti assiali, laterali e angolari.
- Installazione semplice
La flangia libera facilita l'allineamento e l'installazione in loco.
- Ampio intervallo di temperature applicabili
Tipo standard: -15℃～120℃ Tipo speciale: -30℃～250℃ e superiore
Vantaggi tecnici
1. Controllo delle materie prime
Utilizziamo materie prime in gomma che soddisfano gli standard del settore ed effettuiamo test sui lotti.
2. Struttura rinforzata multistrato
Lo strato di rinforzo migliora la resistenza alla pressione e alla fatica.
3. Controllo di precisione dello stampo
Garantire la concentricità dell'interfaccia e le prestazioni di tenuta.
4. Prova di pressione
Ogni lotto di giunto conico in gomma flessibile viene sottoposto a test di fabbrica prima di lasciare la fabbrica.
