In molti sistemi industriali, il controllo del flusso di liquidi e gas è essenziale per un funzionamento sicuro ed efficiente. Tra le varie tipologie di valvole industriali, laValvola a farfallaè diventata una delle soluzioni di controllo del flusso più utilizzate grazie alla sua struttura compatta, al design leggero e al funzionamento rapido.
Sebbene una valvola a farfalla sembri relativamente semplice rispetto ad altri tipi di valvole, la sua struttura interna richiede un'ingegneria precisa. Dagli impianti di trattamento delle acque e di trattamento chimico ai sistemi HVAC e alle industrie energetiche, le valvole a farfalla svolgono un ruolo importante nella moderna gestione dei fluidi.
Perché le valvole a farfalla sono ampiamente utilizzate nelle applicazioni industriali?
Uno dei motivi per cui le valvole a farfalla hanno guadagnato popolarità è il loro equilibrio tra prestazioni e praticità.
Rispetto a molti modelli di valvole tradizionali, le valvole a farfalla offrono:
Struttura compatta
Peso inferiore
Installazione semplice
Operazione rapida
Minore consumo di materiale
Requisiti di manutenzione ridotti
A causa di queste caratteristiche, sono comunemente utilizzati nei sistemi in cui è richiesto un controllo frequente del flusso.
Le applicazioni tipiche includono:
Sistemi di approvvigionamento idrico
Trattamento delle acque reflue
Condutture HVAC
Lavorazione di alimenti e bevande
Industrie chimiche
Sistemi di protezione antincendio
Applicazioni marine
Un segreto del settore: il disco della valvola è il fulcro delle prestazioni della valvola a farfalla
Molte persone si concentrano sull'aspetto esterno di una valvola, ma gli ingegneri sanno che il design del disco influenza notevolmente le prestazioni.
Il disco interagisce direttamente con il mezzo che scorre, influenzando:
Resistenza al flusso
Perdita di pressione
Prestazioni di tenuta
Vita utile
Un disco ben progettato può ridurre la turbolenza e migliorare l’efficienza operativa.
Settori diversi possono richiedere materiali del disco diversi, come ad esempio:
Acciaio inossidabile
Ferro duttile
Bronzo alluminio
Leghe speciali
La scelta del materiale dipende da fattori tra cui:
Caratteristiche del fluido
Temperatura
Pressione
Requisiti di corrosione
Diversi tipi di valvole a farfalla e loro applicazioni
Valvola a farfalla wafer
La valvola a farfalla wafer è progettata per adattarsi tra due flange della tubazione.
Vantaggi:
Struttura leggera
Installazione salvaspazio
Progettazione economicamente vantaggiosa
È ampiamente utilizzato nei sistemi idrici, HVAC e nelle condotte industriali generali.
Valvola a farfalla con capocorda
Una valvola a farfalla con aletta include inserti filettati attorno al corpo della valvola.
I vantaggi includono:
Manutenzione più semplice
Adatto per sistemi che richiedono la rimozione di sezioni di tubo
Migliore flessibilità di installazione
Valvola a farfalla flangiata
Le valvole a farfalla flangiate si collegano direttamente alle flange della tubazione.
Sono spesso usati per:
Sistemi di condutture più grandi
Applicazioni a pressione più elevata
Sistemi di processo industriale
Materiali per valvole a farfalla: perché la scelta dei materiali è importante
Ambienti di lavoro diversi richiedono materiali diversi.
Le combinazioni di materiali comuni includono:
Parte Materiali comuni
Corpo in ghisa, ferro duttile, acciaio inossidabile, acciaio al carbonio
Disco in acciaio inossidabile, ferro duttile, bronzo all'alluminio
Sede EPDM, NBR, PTFE, materiali in gomma
Albero in acciaio inossidabile
Ad esempio:
Le sedi in EPDM sono comunemente utilizzate nelle applicazioni idriche
Le sedi in PTFE sono adatte per i requisiti di resistenza chimica
I componenti in acciaio inossidabile sono preferiti negli ambienti corrosivi
La sfida nascosta: la tecnologia di tenuta determina l'affidabilità delle valvole
Una valvola a farfalla deve garantire una tenuta affidabile pur consentendo una rotazione regolare.
Il sistema di tenuta deve bilanciare:
Bassa coppia operativa
Prestazioni di arresto strette
Lunga durata
I progetti di tenuta comuni includono:
Valvole a farfalla con sede resiliente
Valvole a farfalla ad alte prestazioni
Valvole a farfalla a triplo offset
I design a triplo offset sono particolarmente importanti per le applicazioni più impegnative poiché il movimento del disco riduce l'attrito tra le superfici di tenuta, contribuendo a migliorare la durata.
Tendenze dell'automazione: le valvole a farfalla stanno diventando più intelligenti
Le tradizionali valvole a farfalla vengono azionate manualmente, ma i moderni sistemi industriali utilizzano sempre più il controllo automatizzato.
Le opzioni comuni dell'attuatore includono:
Attuatori pneumatici
Utilizzato dove sono richiesti funzionamento rapido e automazione industriale.

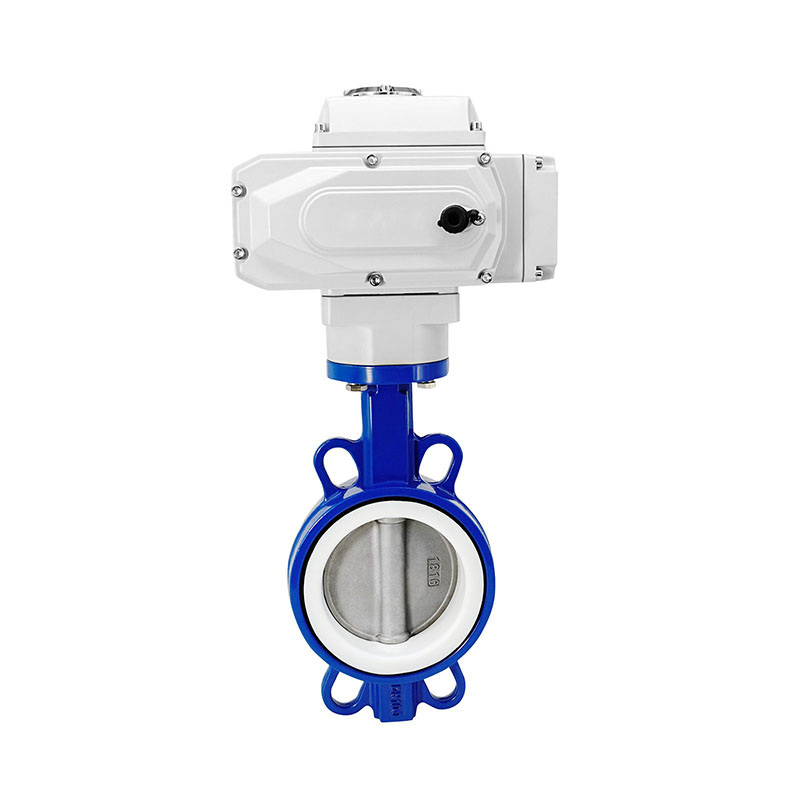

Attuatori elettrici
Adatto per applicazioni che richiedono un controllo remoto preciso.
Attuatori idraulici
Utilizzato in sistemi di grandi dimensioni che richiedono un'elevata forza operativa.
Grazie ai sensori e ai sistemi di controllo digitale, le valvole a farfalla possono ora diventare parte dei sistemi intelligenti di gestione delle tubazioni.
Tendenze di sviluppo futuro delle valvole a farfalla
Materiali dalle prestazioni più elevate
Nuovi materiali e trattamenti superficiali stanno migliorando la resistenza a:
Corrosione
Indossare
Temperature estreme
Gestione intelligente delle valvole
I futuri sistemi di valvole integreranno sempre più:
Monitoraggio della posizione
Controllo remoto
Manutenzione predittiva
Sistemi IoT industriali
Controllo del flusso ad alta efficienza energetica
I design ottimizzati delle valvole contribuiscono a ridurre la perdita di pressione e a migliorare l'efficienza complessiva del sistema.
Conclusione: le valvole a farfalla rimangono una parte essenziale del controllo del flusso industriale
Nonostante una Valvola a Farfalla abbia una struttura relativamente semplice, il suo ruolo nei sistemi industriali è tutt’altro che semplice.
Grazie ai continui miglioramenti nei materiali, nella tecnologia di tenuta e nell'automazione, le valvole a farfalla sono diventate soluzioni affidabili per il controllo di liquidi e gas in molti settori.
Dai sistemi idrici municipali ai processi industriali avanzati, questa valvola compatta continua a supportare una gestione dei fluidi efficiente e sicura in tutto il mondo.
