Guida alla selezione, installazione, risoluzione dei problemi e manutenzione della valvola a farfalla
Il nucleo divalvola a farfallala tecnologia sta nel suo design "eccentrico". Strutture diverse si adattano a condizioni di lavoro molto diverse.
| Tipo | Progetto | Caratteristiche | Ideale per |
|---|---|---|---|
| Concentrico/Offset zero | Il centro dell'albero, il centro del disco e il centro del corpo sono tutti allineati. | Struttura semplice, ma il disco sfrega costantemente contro la sede in fase di apertura/chiusura. Elevata usura, breve durata. | Temperatura normale, bassa pressione, servizi non critici (ad esempio distribuzione dell'acqua). |
| Doppio offset | Il centro dell'albero è sfalsato rispetto al centro del disco e del corpo. | Il disco si solleva rapidamente dalla sede dopo l'apertura, riducendo notevolmente l'attrito e l'usura. Vita più lunga. È possibile utilizzare sedili in metallo per un intervallo di temperature più ampio. | Il tipo più utilizzato: applicazioni industriali generali, HVAC, trattamento delle acque. |
| Triplo offset | Aggiunge un terzo offset angolare all'asse del cono di tenuta. | La sigillatura si basa sulla pressione di contatto e non sulla deformazione elastica. Offre resistenza alle alte temperature, chiusura a tenuta di bolle e perdite minime. | Servizi gravosi: impianti di separazione di gas a vapore, ad alta pressione, criogenici (GNL) e PSA. |

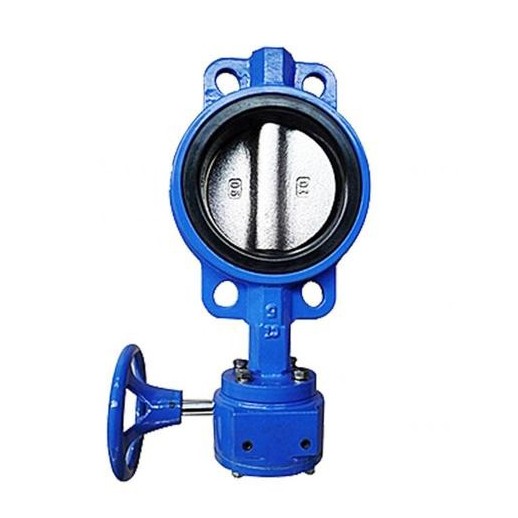

Suggerimento dell'esperto: per vapore ad alta temperatura o servizi di processo critici, opta sempre per valvole con sedi metalliche a triplo offset. Per le linee idriche semplici, una valvola concentrica rivestita in gomma è sufficiente ed economica.
Guida all'installazione: due dettagli che fanno o distruggono il lavoro
1. Abbinamento della flangia: il motivo n. 1 per cui le valvole non si aprono
Un reclamo sul campo molto comune è "la valvola non si apre dopo l'installazione". Il colpevole utilizza quasi sempre una flangia standard a faccia piatta (FF) o a faccia rialzata (RF) invece di una flangia specifica per valvola a farfalla.
-
Il problema: le flange standard hanno un diametro interno (ID) più piccolo. Una volta imbullonato, il diametro interno della flangia intrappola fisicamente il disco, impedendone la rotazione.
-
La soluzione:
Utilizza sempre le flange delle valvole a farfalla consigliate dal produttore (spesso con un diametro interno maggiore).
Prima dell'installazione, misurare fisicamente e verificare che il diametro interno della flangia corrisponda al diametro interno del foro della valvola.
2. Posizionamento: dare alla valvola "spazio di respirazione"
-
Tubi diritti a monte/a valle: installare la valvola ad almeno 4-6 diametri di tubo lontano da pompe, gomiti o raccordi a T. Ciò riduce al minimo la turbolenza e le vibrazioni indotte dal flusso, che possono danneggiare il sedile e influire sulla precisione del controllo.
-
Posizione di installazione: durante l'installazione, mantenere il disco nella posizione aperta (parzialmente aperta) (~10–15°). Ciò protegge la sede morbida dall'essere scavata dal bordo del disco in caso di impatto accidentale.
Risoluzione dei problemi: problemi e soluzioni comuni sul campo
| Problema | Possibili cause | Soluzioni |
|---|---|---|
| Perdita attraverso il sedile (perdita interna) | 1. Detriti (scaglie, scorie di saldatura) intrappolati sulla superficie di tenuta. 2. Disco non completamente chiuso (finecorsa dell'attuatore non regolato correttamente). 3. Coppia irregolare dei bulloni della flangia che distorcono il sedile. | 1. Spurgare la linea o pulire manualmente l'area di tenuta. 2. Ricalibrare i limiti di corsa dell'attuatore per garantire la chiusura completa. 3. Riserrare i bulloni della flangia in modo uniforme secondo uno schema a stella al valore specificato. |
| Perdita sulle guarnizioni della flangia (perdita esterna) | 1. Guarnizione invecchiata o incompatibile con il fluido. 2. Tensione irregolare dei bulloni della flangia. | 1. Sostituire con guarnizioni compatibili con i fluidi. 2. Utilizza una chiave dinamometrica per serrare uniformemente i bulloni secondo le specifiche. |
| Si attacca/difficile da usare | 1. Valvola lasciata inattiva per troppo tempo (accumulo di ruggine o sedimenti sullo stelo/cuscinetto). 2. Particelle solide sono entrate nel gioco del cuscinetto. | 1. Per le valvole del minimo, esegui un ciclo almeno una volta al mese per evitare grippaggi. 2. Per le valvole grippate, provare a colpire delicatamente il disco con un martello applicando olio penetrante. I casi più gravi possono richiedere la sostituzione dei cuscinetti. |
| Perdita dello stelo (perdita della guarnizione) | 1. Materiale di imballaggio essiccato, invecchiato o chimicamente incompatibile. 2. Stelo graffiato, corroso o piegato. | 1. Selezionare l'imballaggio corretto per temperatura/pressione/mezzo. 2. Sostituire lo stelo e la guarnizione. Operare sempre lentamente per evitare danni allo stelo dovuti a picchi di coppia improvvisi. |
Migliori pratiche di manutenzione: prevenire è meglio che curare
-
Esercizio regolare: per le valvole che non vengono utilizzate frequentemente, azionarle da completamente aperte a completamente chiuse almeno una volta al mese. Ciò impedisce al disco e alla sede di "congelarsi" insieme a causa di sedimenti o lieve corrosione.
-
Lubrificazione: iniettare regolarmente grasso a base di litio o consigliato dal produttore negli ingrassatori (se presenti). Ciò è particolarmente importante negli ambienti costieri o ad elevata umidità per prevenire la corrosione dello stelo/cuscinetto.
-
Controlla lo stato dell'attuatore:
Per gli attuatori elettrici: controlla la corretta tensione, la funzionalità del finecorsa e il livello dell'olio del cambio.
Per gli attuatori pneumatici/idraulici: verificare la presenza di perdite di aria/olio, la pulizia del filtro e una pressione di alimentazione costante.
- Monitora l'usura della sede: se noti che l'attuatore impiega più tempo per chiudere completamente la valvola, la sede morbida potrebbe consumarsi. Per i servizi critici, valuta la possibilità di programmare la sostituzione del sedile prima che si verifichi una perdita.
