Come funziona una valvola a membrana nei sistemi di controllo dei fluidi industriali?

Riepilogo dell'articolo

Valvole a membranasono ampiamente utilizzati nelle industrie che richiedono un controllo affidabile del flusso, prevenzione della contaminazione e resistenza alla corrosione. La loro struttura semplice e l'efficace meccanismo di tenuta li rendono adatti per applicazioni che coinvolgono prodotti chimici aggressivi, fanghi o processi igienici. Questo articolo spiega come funzionano le valvole a membrana, la loro struttura interna, i principali vantaggi e come scegliere la valvola giusta per condizioni industriali specifiche. Evidenzia inoltre considerazioni pratiche che aiutano gli utenti a evitare problemi operativi comuni e a migliorare l'affidabilità del sistema.

Sommario

• Contorno
• Cos'è una valvola a membrana?
• Componenti chiave di una valvola a membrana
• Come funziona una valvola a membrana?
• Tipi comuni di valvole a membrana
• Vantaggi dell'utilizzo di valvole a membrana
• Come selezionare la valvola a membrana giusta
• Applicazioni industriali tipiche
• Suggerimenti per la manutenzione per un'affidabilità a lungo termine
• Domande frequenti
• Contattaci

Contorno

• Introduzione alla tecnologia delle valvole a membrana
• Componenti e materiali principali
• Meccanismo operativo
• Variazioni nel design delle valvole
• Vantaggi e caratteristiche prestazionali
• Industrie applicative
• Considerazioni sulla selezione
• Linee guida per la manutenzione
• Domande frequenti

Cos'è una valvola a membrana?

Una valvola a membrana è un tipo di valvola di intercettazione e controllo che utilizza un diaframma flessibile per regolare il flusso dei fluidi. A differenza delle valvole tradizionali che si basano sul contatto metallo-metallo per la tenuta, una valvola a membrana isola il fluido di lavoro dal meccanismo della valvola utilizzando una membrana elastomerica. Questo design fornisce eccellenti prestazioni di tenuta e previene la contaminazione.

La membrana viene premuta contro una sede situata all'interno del corpo valvola per arrestare il flusso. Quando l'attuatore solleva la membrana dalla sede, il fluido può passare attraverso la valvola. Poiché i componenti interni sono separati dal percorso del fluido, le valvole a membrana sono particolarmente adatte per processi corrosivi, abrasivi o igienici.

Settori come quello della lavorazione chimica, del trattamento delle acque, della produzione farmaceutica e della produzione alimentare si affidano comunemente alle valvole a membrana per una regolazione del flusso sicura e precisa.

Componenti chiave di una valvola a membrana

Comprendere la struttura di una valvola a membrana aiuta gli utenti a valutarne meglio le prestazioni e l'affidabilità. Sebbene i design varino leggermente tra i produttori, la maggior parte delle valvole a membrana è costituita da diversi componenti essenziali.

Il diaframma stesso è generalmente realizzato con materiali come EPDM, PTFE o composti di gomma. La scelta del materiale della membrana dipende dalla compatibilità chimica e dai requisiti di temperatura del fluido di processo.

Come funziona una valvola a membrana?

Il principio di funzionamento di una valvola a membrana è relativamente semplice ma altamente efficace. La valvola controlla il flusso del fluido spostando un diaframma flessibile verso o lontano dalla sede della valvola.

Quando si ruota l'attuatore o il volantino, lo stelo della valvola si sposta verso il basso. Questo movimento spinge il compressore, che preme saldamente la membrana contro la sede all'interno del corpo valvola. Una volta che il diaframma entra in contatto con la sede, il percorso del flusso diventa completamente sigillato, arrestando il movimento del fluido.

Per aprire la valvola, l'attuatore solleva lo stelo verso l'alto. Il compressore rilascia pressione sulla membrana, permettendole di allontanarsi dalla sede. Il fluido può quindi passare liberamente attraverso il corpo della valvola.

Poiché il diaframma isola le parti meccaniche dal fluido, la valvola è soggetta a minore corrosione e contaminazione interna. Questa struttura riduce inoltre il rischio di perdite rispetto ai design delle valvole convenzionali.

Tipi comuni di valvole a membrana

Esistono diverse configurazioni di valvole a membrana per soddisfare diversi requisiti operativi. I due design più comuni sono le valvole a stramazzo e quelle a passaggio diretto.

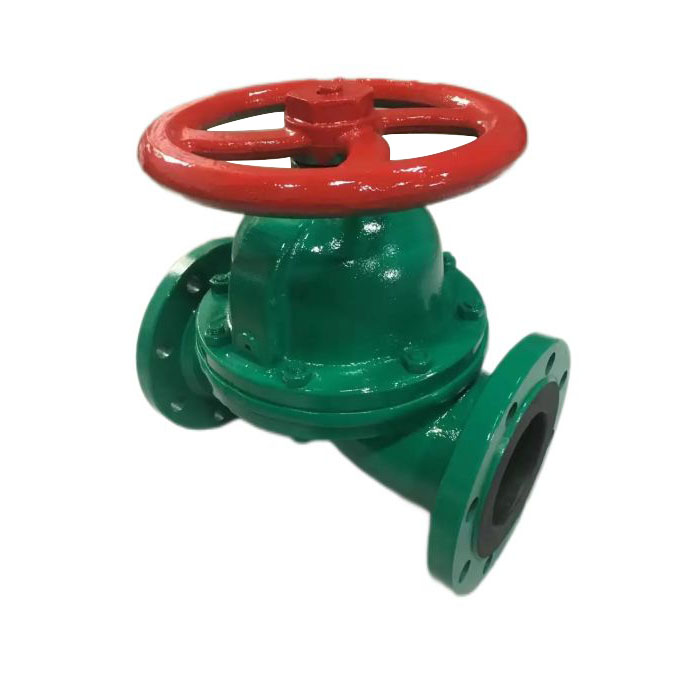

• Valvola a membrana a stramazzo
  Questo design presenta una sede rialzata o uno stramazzo all'interno del corpo della valvola. Il diaframma preme contro lo stramazzo per chiudere la valvola. Richiede una minore corsa del diaframma e offre una maggiore durata del diaframma.
• Valvola a membrana diretta
  Questo design fornisce un percorso di flusso rettilineo con un'ostruzione minima. Viene spesso utilizzato in applicazioni che coinvolgono fluidi viscosi, fanghi o solidi.

Ciascun tipo offre vantaggi diversi a seconda delle proprietà del fluido e dei requisiti del sistema.

Vantaggi dell'utilizzo di valvole a membrana

Le valvole a membrana offrono numerosi vantaggi che le rendono attraenti per i moderni processi industriali. La loro struttura unica garantisce affidabilità operativa riducendo al minimo i rischi di contaminazione.

• Eccellenti prestazioni di tenuta a tenuta
• Isolamento dei mezzi di lavoro dalle parti meccaniche
• Elevata resistenza agli agenti chimici corrosivi
• Adatto per liquami e fluidi viscosi
• Manutenzione semplice e sostituzione del diaframma
• Rischio ridotto di contaminazione del prodotto

Queste caratteristiche consentono alle valvole a membrana di funzionare in modo affidabile in ambienti difficili in cui i tipi di valvole tradizionali potrebbero avere difficoltà.

Come selezionare la valvola a membrana giusta

La scelta della valvola a membrana corretta è essenziale per mantenere l'efficienza del sistema ed evitare problemi operativi. Durante il processo di selezione dovrebbero essere valutati diversi fattori tecnici.

Un'attenta valutazione di questi fattori garantisce che la valvola selezionata funzioni in modo efficiente durante tutto il suo ciclo di vita operativa.

Applicazioni industriali tipiche

Le valvole a membrana sono ampiamente utilizzate nelle industrie che richiedono una tenuta affidabile e un controllo della contaminazione. La loro versatilità li rende adatti sia ad ambienti industriali che sanitari.

• Impianti di lavorazione chimica
• Impianti di trattamento delle acque e delle acque reflue
• Produzione farmaceutica
• Produzione di alimenti e bevande
• Sistemi di liquami minerari
• Laboratori di biotecnologie

Aziende comeTianjin Fuyaolai Technology Co., Ltd.produce valvole a membrana progettate per soddisfare rigorosi standard industriali. Le loro valvole sono progettate per durabilità, resistenza alla corrosione e controllo stabile del flusso in un'ampia gamma di applicazioni.

Suggerimenti per la manutenzione per un'affidabilità a lungo termine

Sebbene le valvole a membrana abbiano una struttura relativamente semplice, la manutenzione ordinaria aiuta a prolungarne la durata e a mantenere prestazioni ottimali.

• Ispezionare periodicamente i diaframmi per individuare eventuali segni di usura o crepe.
• Assicurarsi che bulloni e dispositivi di fissaggio rimangano adeguatamente serrati.
• Controllare eventuali vibrazioni o perdite insolite durante il funzionamento.
• Sostituire i diaframmi secondo le raccomandazioni del produttore.
• Verificare il funzionamento dell'attuatore per un'apertura e una chiusura fluide.

Una manutenzione regolare previene guasti imprevisti e garantisce un funzionamento stabile nei sistemi industriali critici.

Domande frequenti

Q1: Cosa rende le valvole a membrana adatte ai fluidi corrosivi?

Il diaframma isola il fluido di processo dai componenti metallici interni. Ciò previene la corrosione e protegge il meccanismo della valvola da danni chimici.

Q2: Le valvole a membrana possono gestire liquami o fluidi viscosi?

SÌ. Le valvole a membrana diritta sono particolarmente efficaci per le applicazioni con liquami perché offrono un percorso di flusso regolare che riduce gli intasamenti.

Q3: Con quale frequenza è necessario sostituire il diaframma?

La frequenza di sostituzione dipende dalle condizioni operative quali pressione, temperatura ed esposizione chimica. Un'ispezione regolare aiuta a determinare quando è necessaria la sostituzione.

Q4: Le valvole a membrana sono adatte per le industrie igieniche?

SÌ. Poiché il design della valvola previene la contaminazione e consente una facile pulizia, le valvole a membrana sono ampiamente utilizzate nelle industrie farmaceutiche e di trasformazione alimentare.

Contattaci

La scelta della giusta valvola a membrana può migliorare significativamente la sicurezza, l'efficienza e l'affidabilità dei sistemi di controllo dei fluidi. Se stai cercando valvole a membrana industriali di alta qualità,Tianjin Fuyaolai Technology Co., Ltd.fornisce soluzioni affidabili su misura per un’ampia gamma di applicazioni industriali.

Visita la pagina del prodotto per esplorare le specifiche dettagliate e le configurazioni disponibili:
https://www.fuyaolaivalve.com/diaphragm-valve

Il nostro team tecnico è pronto ad aiutarvi a scegliere la valvola più adatta alle vostre esigenze di progetto.ContattaciOggiper ricevere consulenza professionale, dettagli sui prodotti e soluzioni personalizzate per i vostri sistemi di controllo dei fluidi.
