L'introduzione della valvola a farfalla

Valvole a farfallasono valvole a quarto di giro diffuse per servizi on-off o modulanti. Sono leggeri, hanno un ingombro di installazione ridotto, costi inferiori, funzionamento rapido e sono disponibili con orifizi di grandi dimensioni. La “farfalla” è un disco collegato ad un'asta. Quando la valvola si apre, il disco ruota per consentire il passaggio del fluido. Si chiude quando l'asta fa ruotare il disco di un quarto di giro in una posizione perpendicolare alla direzione del flusso. In questo articolo imparerai come funziona una valvola a farfalla, quali sono i diversi tipi di valvole a farfalla, quali opzioni di attuazione sono disponibili per queste valvole e altro ancora.

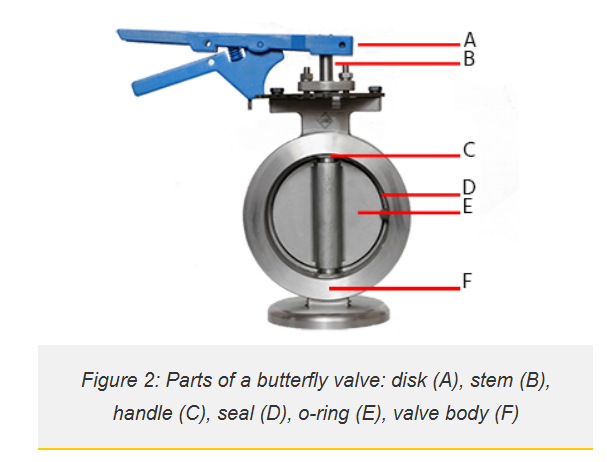

Principio di funzionamentoLe valvole a farfalla hanno una costruzione relativamente semplice. La Figura 2 mostra i componenti principali di una valvola a farfalla, ovvero il corpo, la guarnizione, il disco e lo stelo. Il disco (Figura 2 etichettato E) di una valvola a farfalla si allinea con il centro della tubazione collegata e lo stelo (Figura 2 etichettato B) si collega a un attuatore o maniglia all'esterno della valvola. Nella posizione chiusa, il disco è perpendicolare al flusso, come mostrato nella Figura 2, e sigilla contro la sede della valvola (Figura 2 etichettata D). Un o-ring (Figura 2 etichettato C) nella baderna dello stelo sigilla contro le perdite lungo lo stelo. Quando l'attuatore o la maniglia ruotano lo stelo della valvola a farfalla di 90°, anche il disco ruota di 90° per diventare parallelo al flusso. La rotazione parziale consente di strozzare o proporzionale il flusso.

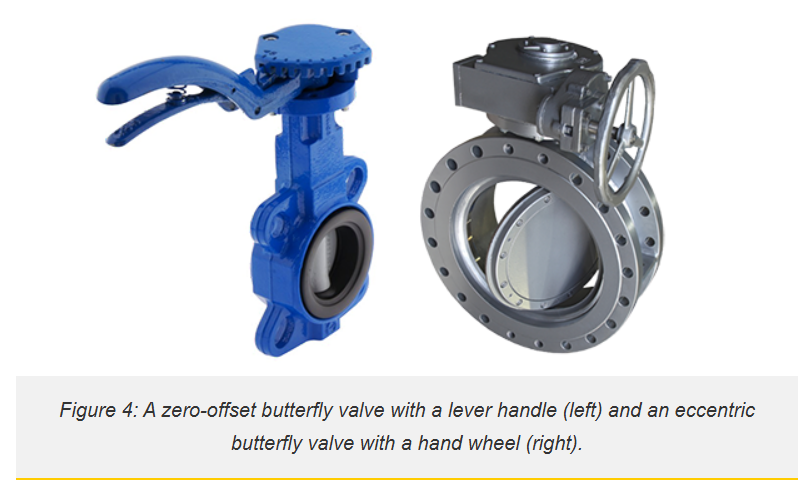

Tipi di valvole a farfallaLe valvole a farfalla sono disponibili in diversi modelli, ciascuno dei quali serve applicazioni e intervalli di pressione specifici. Le valvole a farfalla possono essere classificate in base al design della chiusura del disco, al design della connessione e al metodo di attuazione. Design della chiusura del disco Le valvole a farfalla possono essere concentriche o eccentriche a seconda della posizione dello stelo rispetto alla linea centrale del disco e all'angolo superficiale della sede della valvola. Concentrico Il design più elementare di una valvola a farfalla è una valvola a farfalla centrica o concentrica. Lo stelo passa attraverso la linea centrale del disco e la sede è la periferia del diametro interno del corpo valvola (Figura 4 a sinistra). Questo design della valvola con offset zero è noto come con sede resiliente perché una tenuta efficiente si basa sulla flessibilità della sede in gomma. In fase di chiusura, il disco entra in contatto con la sede per la prima volta a circa 85° durante una rotazione di 90°. Le valvole a farfalla concentriche sono adatte per campi di bassa pressione.
