Come misurare le valvole a farfalla

Valvole a farfallasono ampiamente utilizzati nelle applicazioni industriali e domestiche per regolare il flusso di fluidi. Misurare correttamente una valvola a farfalla è cruciale per garantire una corretta installazione, compatibilità con i sistemi di tubazioni e prestazioni ottimali. Ecco una guida passo-passo per misurare le valvole a farfalla:

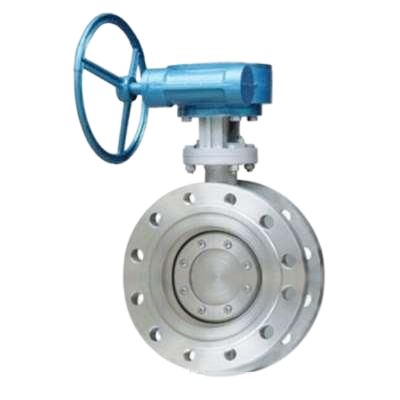

1. Comprendi i componenti da misurare

Prima di misurare, familiarizzare con le parti di una valvola a farfalla che richiede il dimensionamento:

- Corpo della valvola: l'alloggiamento principale che contiene il disco e il sedile.

- disco: la piastra circolare che ruota per controllare il flusso del fluido.

- Sede: la superficie di tenuta tra il disco e il corpo della valvola.

- STEM: l'albero collegato al disco, che trasferisce il movimento dall'attuatore.

- Flange: i punti di connessione tra la valvola e la pipeline.

2. Strumenti di cui avrai bisogno

- Misurare il nastro o la pinza

- Specifiche di riferimento o schede dati

- Ga indice di dimensioni del tubo (opzionale)

3. Passi per misurare aValvola a farfalla

a) Determinare la dimensione della valvola

- Diametro nominale (DN): misurare il diametro interno del tubo in cui verrà installata la valvola. La dimensione della valvola dovrebbe corrispondere al diametro nominale del tubo.

- foro della valvola: misurare il diametro interno della valvola quando completamente aperto per assicurarsi che corrisponda al foro del tubo.

b) misurare la distanza faccia a faccia

-Distanza faccia a faccia: misurare la distanza tra le due flange (o le estremità) del corpo della valvola. Ciò è fondamentale per garantire che la valvola si adatti all'interno del sistema della pipeline.

c) misurare le dimensioni della flangia

- Misurare il diametro esterno (OD) delle flange.

- Controllare il diametro del cerchio del bullone (BCD): il diametro del cerchio formato dai punti centrali dei fori del bullone.

- Contare e misurare i fori del bullone: ​​verificare il numero di fori e il loro diametro.

d) Misurare il disco della valvola

- Misurare il diametro del disco della valvola. Assicurarsi che non interferisca con il diametro interno del tubo o dei raccordi quando completamente aperto.

e) Controllare la lunghezza e il diametro dello stelo

- Misurare la lunghezza dello stelo della valvola per confermare che si adatta ai requisiti dell'attuatore o della maniglia.

- Misurare il diametro dello stelo per garantire la compatibilità con attuatori o operatori manuali.

f) Verificare l'autorizzazione

- Mandamento o liquidazione dell'attuatore: se la valvola utilizza una leva o un attuatore, misurare il gioco richiesto attorno allo stelo per farla funzionare liberamente.

4. Considerazioni importanti

a) standard e specifiche

Le valvole a farfalla sono prodotte in base a standard specifici come ANSI, Din o JIS. Assicurarsi che le misurazioni rispettino lo standard rilevante per la regione o l'applicazione.

b) Classificazione della pressione

Verificare la classe di pressione della valvola (ad es. PN10, PN16) per assicurarsi che soddisfi i requisiti di pressione operativa del sistema.

c) Compatibilità del materiale

Sebbene non sia una misurazione diretta, garantire che il materiale della valvola (ad es. Acciaio inossidabile, ferro duttile) sia compatibile con il fluido che viene gestito è fondamentale.

d) ispezione di sedile e sigillo

Ispezionare le dimensioni del sedile della valvola e le superfici di sigillatura per usura o danni. Assicurarsi che il diametro del sedile corrisponda alle dimensioni del disco per una tenuta adeguata.

5. Utilizzo dei fogli dati del produttore

Molte valvole a farfalla sono dotate di fogli dati tecnici dettagliati. Controllare le misurazioni con il foglio dati per confermare la valvola soddisfa i requisiti di sistema.

Conclusione

Misura avalvola a farfallagarantisce accuratamente una corretta adattamento, prestazioni ottimali e affidabilità a lungo termine. Seguendo questa guida e considerando tutte le dimensioni critiche, è possibile selezionare o sostituire con sicurezza una valvola a farfalla che si integra perfettamente nel sistema.
